Troughing Self-Aligning Idler

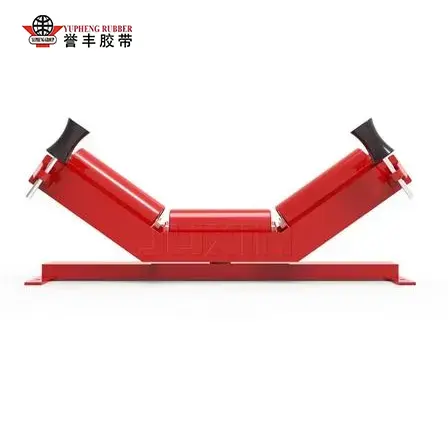

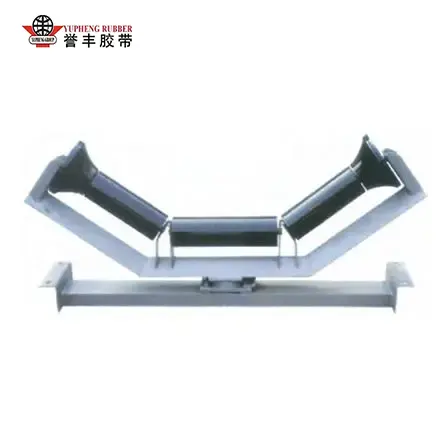

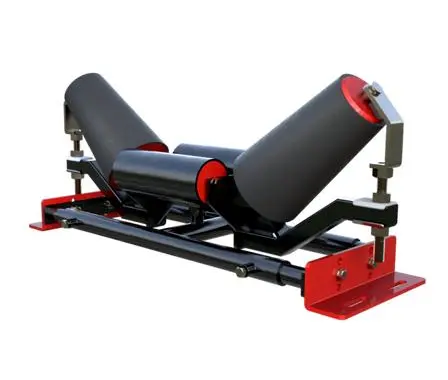

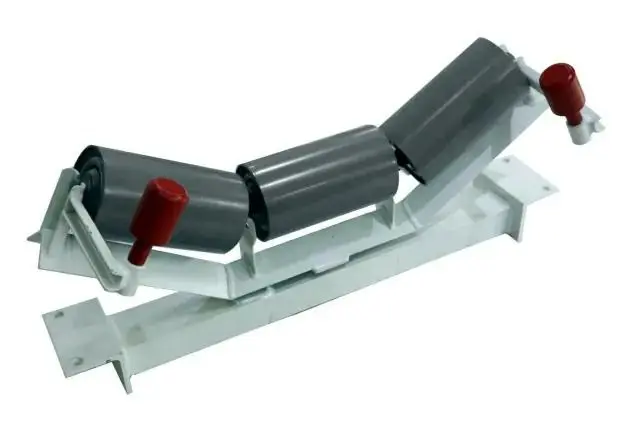

YUFENG Troughing Self-Aligning Idler este un set de suporturi cu trei role special optimizat, dezvoltat exclusiv pentru toronul care transportă sarcina a transportoarelor cu bandă, conceput pentru a integra suportul de bază al materialului și funcțiile de centrare automată a benzii într-un singur ansamblu. Spre deosebire de rolele fixe obișnuite, care oferă doar suport de sarcină fără corectarea deviației, inovația de bază a acestui produs constă în conexiunea pivotant central plutitor dintre suportul superior al rolei și cadrul de bază, asociat cu role de ghidare anti-deformare verticale instalate pe ambele părți ale aripilor.

Când banda transportoare se deplasează spre stânga sau spre dreapta în timpul funcționării, marginea benzii intră în contact cu rola de ghidare verticală și generează o forță laterală, conducând întregul cadru superior al jgheabului să se rotească cu 5°–8° în jurul axului central. Rolele cu aripi înclinate produc apoi tracțiune orizontală inversă pentru a împinge cureaua rătăcitoare înapoi la linia centrală a echipamentului, realizând urmărirea continuă în timp real, fără energie externă sau intervenție umană.

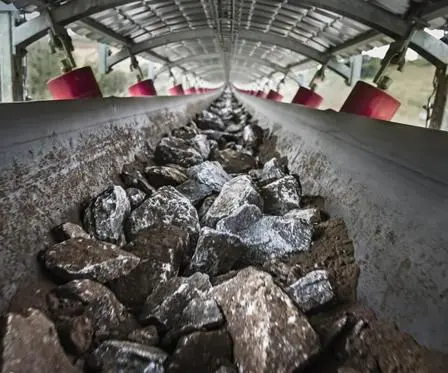

Structura jgheabului cu trei role formează o suprafață de transport stabilă a materialului în formă de V, crescând capacitatea de încărcare a materialului în vrac și reducând scurgerea laterală chiar și în cazul unor volume de încărcare fluctuante.

Acest rulant se potrivește cu toate benzile transportoare principale, inclusiv curelele cu cablu de oțel din seria ST și curelele din material multistrat, aplicabile atât liniilor de transfer pe distanțe scurte, cât și sistemelor de transport pe distanțe lungi, cu lungimi care depășesc 2 kilometri.

Acesta abordează perfect defectele rolelor fixe tradiționale, cum ar fi alinierea manuală frecventă, uzura severă a marginilor benzii și opririle frecvente de urgență declanșate de deraierea completă a benzii, devenind o armătură standard obligatorie pentru liniile de transport fixe industriale medii și grele.

Selecția materialelor și producția artizanală

1. Cadru și material de bază

Întregul cadru de susținere, suportul superior al rolei și baza fixă ​​adoptă oțel carbon laminat la cald Q235B, cu grosimea plăcii de la 4 mm la 8 mm. Sudarea folosește sudarea cu arc mixt cu gaze protejate pentru a elimina porii și deformațiile interne de sudare; tratamentele de suprafață includ vopsirea electrostatică cu pulverizare antirugină, galvanizarea la cald sau acoperirea epoxidice pentru zonele de coastă cu umiditate ridicată și corozive ale fabricilor chimice.

Arborele pivot central adoptă oțel rotund strălucitor 45#, trasat la rece, cu tratament de călire și revenire, cu rezistență ridicată la torsiune și uzură redusă la rotație pentru a asigura pivotarea flexibilă a cadrului după mii de ore de funcționare continuă.

2. Asamblare role Craft

Carcasele cu role sunt tuburi din oțel fără sudură ERW de înaltă precizie, cu grosimea peretelui de 3,0–6,0 mm, carcase opționale HDPE anticorozive pentru transportul mineralelor chimice. Arborele de susținere interne sunt îndreptate cu precizie la concentricitate ≤0,7 mm pentru a minimiza vibrațiile de rulare.

Rulmenții adânci cu bile cu joc C3 sunt instalați la ambele capete ale rolei, asortați cu garnituri de nailon labirint compozit în trei trepte plus cavități interne de stocare a grăsimii. Unsoarea lubrifiantă antirugină pe bază de litiu este pre-umplută în timpul asamblării, blocând infiltrarea prafului, a nămolului și a apei de ploaie pentru a evita blocarea rulmenților și deteriorarea ruginii. Rolele aripioare pot fi personalizate cu tălpi de cauciuc pentru scenarii de manipulare a materialului umed cu frecare mare.

3. Procesul de inspecție al întregii mașini

Fiecare rulant cu auto-aliniere YUFENG Troughing terminat finalizează testarea completă din fabrică înainte de expediere, care acoperă testul de rezistență la rotația rolei, testul de flexibilitate la rotația pivotului, testul de etanșare cu imersie în apă a rulmentului, testul de deformare a sarcinii cadrului și testul de aderență a stratului anti-rugină. Produsele necalificate sunt eliminate la fiecare nod de producție pentru a menține performanța constantă a lotului pentru achizițiile de proiecte de peste mări.

Principiul de lucru și datele de comparație ale testului de performanță

1. Logica de lucru cu centrare automată

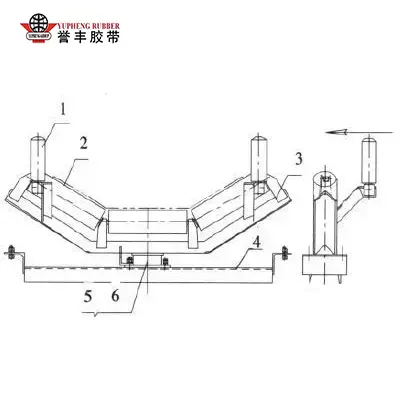

Mecanismul de urmărire funcționează pe transmisie pură cu frecare mecanică, fără piese auxiliare electronice sau hidraulice. În condiții de sarcină normală echilibrată, cadrul rulant rămâne în poziție neutră, iar trei role susțin uniform banda transportoare și materialele în vrac. Odată ce alimentarea neuniformă a materialului, vântul transversal sau inconsecvența tensiunii curelei cauzează o deplasare laterală, marginea curelei apasă rola de ghidare laterală verticală, transferând forța orizontală ansamblului suport superior.

Suportul se rotește în jurul pivotului central, înclinând rola aripii laterale de deviație înainte pentru a crea o forță de frecare centripetă opusă direcției de deplasare a curelei. După ce cureaua revine în centru, frecarea echilibrată restabilește rotorul la starea sa neutră, formând un ciclu de corecție în timp real cu buclă închisă pe tot parcursul funcționării echipamentului. Rolele de ghidare verticale servesc și ca opritoare pentru a preveni deraierea completă a centurii în condiții de abatere extremă.

2. Date de testare a contrastului câmpului vs

Un test de urmărire continuă de șase luni a fost finalizat pe o linie de transport pentru o mină de cărbune cu lățime deschisă de 1200 mm pentru a cuantifica decalajele de performanță:

Rezultatele testelor confirmă faptul că instalarea Yufeng Troughing Self-Aligning Idler la intervale de 30 de metri de-a lungul liniei transportoare reduce drastic pierderile operaționale și aportul de muncă pentru întreprinderile de materiale vrac.

Cazuri reale de aplicație în industrie

Această serie de role are înregistrări stabile de suport în mai multe proiecte industriale grele de peste mări, cu date verificabile de operare pe ciclu lung în sectoarele minier, portuar, ciment și metalurgie.

Cazul 1: Linia de transport pentru mine de cărbune în cariera deschisă din Asia de Sud-Est

Un sistem de transport fix de 1,8 km pe distanță medie-lungă care transportă cărbune brut a adoptat rulantul auto-aliniat YUFENG Troughing pentru toate pozițiile de urmărire laterală de transport, care funcționează în condiții de umiditate ridicată locală, praf intens și condiții de vânt variabile.

După trei ani de funcționare continuă de 24 de ore, cadrele de rulare nu prezintă nicio deformare a ruginii, rolele se rotesc ușor fără blocarea rulmenților, iar banda transportoare principală cu cablu de oțel menține o centrare stabilă, fără ruperea marginilor sau scurgerea de materiale pe suprafețe mari. Clientul a anulat doi angajați de întreținere cu normă întreagă desemnați inițial pentru lucrările zilnice de corectare a curelei, obținând economii evidente de cheltuieli cu forța de muncă.

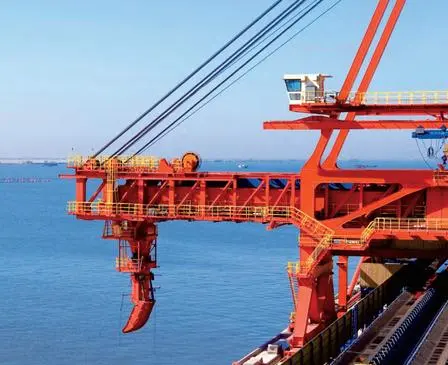

Cazul 2: Terminalul de manipulare a minereurilor în vrac din portul european de coastă

Transportorul de descărcare a minereului al portului, cu lățimea de 1400 mm, se confruntă cu interferențe puternice ale vântului transversal pe tot parcursul anului, care anterior provocau rătăcirea frecventă a benzii cu role fixe standard. După montarea ulterioară a ansamblului rulant al jgheabului cu auto-aliniere, abaterea indusă de vânt este eliminată complet. Cadrul galvanizat și rolele de etanșare în mai multe etape se adaptează la coroziunea din ceață de sare de coastă, extinzând ciclurile de înlocuire a componentelor de la 6 luni la 24 de luni.

Alte scenarii de aplicații principale includ liniile de transport interne de clincher de ciment, transportoarele pentru depozitele metalurgice de minereu de fier și sistemele de alimentare pentru concasarea agregatelor din cariera, cu feedback consecvent al clienților cu privire la performanța stabilă a jgheaburilor și a ratelor de eșec ultra-scăzute. Fotografiile de operare la fața locului și documentele complete de referință ale proiectului pot fi furnizate pentru evaluarea cumpărătorului, la cerere.

Specificații tehnice complete ale produsului

Avantajele principale și de ce să alegeți YUFENG Troughing Self-Aligning Idler

Urmărire automată a centurii mecanice

Cadrul pivotant plutitor răspunde automat la mișcarea curelei, ajutând la menținerea funcționării centrate fără alinierea manuală frecventă și reducând lucrările de întreținere de rutină.

Etanșare îmbunătățită și protecție a mediului

Garniturile labirint cu mai multe straturi ajută la prevenirea pătrunderii prafului, nămolului și apei de ploaie în ansamblul rulmentului, făcând rulantul potrivit pentru medii solicitante de transport minier, portuar și ciment.

Suport stabil prin jgheab și protecție împotriva abaterilor

Structura jgheabului cu trei role oferă un suport stabil pentru materialele în vrac, în timp ce rolele de ghidare verticale ajută la limitarea mișcării excesive a centurii și la reducerea riscului de deraiere a centurii și de deteriorare a marginilor.

Personalizare flexibilă a specificațiilor

YUFENG acceptă unghiuri personalizate ale jgheaburilor, diametre al rolelor și tratamente ale cadrului pentru a se potrivi cu diferite lățimi ale transportoarelor, condiții de încărcare și construcții de benzi, inclusiv benzi transportoare din snur de oțel și țesături.

Producție standardizată și inspecție completă

Fiecare ansamblu de rulare cu auto-aliniere este supus unei inspecții sistematice de producție și performanță înainte de expediere. Calitatea constantă din fabrică ajută la reducerea frecvenței de înlocuire și la îmbunătățirea fiabilității pentru proiectele de transport de peste mări.

Costul total de operare mai mic

Prin reducerea uzurii marginilor benzii, a lucrărilor de aliniere manuală, a timpului neașteptat de neașteptat și a cerințelor de întreținere, YUFENG Self-Aligning Idler ajută la scăderea costului de operare pe termen lung al sistemelor de transport de materiale în vrac.

Suport tehnic direct din fabrică

YUFENG operează instalații complete de procesare și testare a rolelor și oferă consultarea parametrilor, personalizarea desenelor, furnizarea directă din fabrică și îndrumări tehnice post-instalare pentru proiectele de manipulare a materialelor în vrac.

Întrebări frecvente

Î1: Care este cerința de distanță de instalare pentru Yufeng Troughing Self-Aligning Idler pe liniile transportoare?

A1: Pentru transportoare generale pentru minerit cu sarcină medie și ciment, instalați câte un set la fiecare 30 de metri de-a lungul șuviței de transport. Pentru transportoare terestre pe distanțe lungi sau echipamente portuare cu interferențe puternice ale vântului transversal, scurtați intervalul la 15–20 de metri și, în plus, aranjați un set la 15 metri distanță de scripetele de cap și de coadă pentru a corecta deviația curelei în timpul tranziției secțiunilor cu jgheab plat.

Î2: Poate fi adaptat acest rotisor la sistemele de transport vechi existente fără modificări majore ale cadrului?

A2: Da. Dimensiunile standard ale orificiilor de montare ale bazei urmează standardele universale TD75 și DTII ale cadrului transportorului, înlocuind direct ansamblurile fixe originale ale rolelor din jgheab fără a tăia sau a regăuri linia transportorului principal. Pentru echipamentele vechi non-standard, oferim desene personalizate ale suportului de bază pentru a se potrivi cu dimensiunile de instalare existente, susținând transformarea fără sudură a reamenajării.

Î3: Ce operațiuni de întreținere de rutină sunt necesare pentru YUFENG Troughing Self-Aligning Idler?

A3: Inspecția zilnică necesită doar verificări vizuale pentru blocarea rolelor, uzura suprafeței rolei de ghidare și exfolierea stratului de acoperire a cadrului. Efectuați o curățare trimestrială a prafului și a depunerilor de material în jurul arborelui pivot central pentru a garanta o rotație flexibilă. Unsoarea de lubrifiere a rulmenților pre-umplută durează 12–18 luni în condiții normale de lucru; ungere suplimentară este necesară doar pentru locurile de funcționare continuă la temperatură ridicată.

Rolele uzate pot fi demontate și înlocuite individual fără a îndepărta întregul cadru de rulare, simplificând foarte mult lucrările de întreținere.

Î4: Ce versiuni speciale personalizate pot fi produse pentru condiții extreme de lucru?

A4: Acceptăm mai multe upgrade-uri personalizate: carcase HDPE cu role anticorozive pentru transportul de materiale chimice minerale și sărate; role de cauciuc groase cu aripi pentru manipularea minereului lipicios umed; cadre complet galvanizate la cald pentru medii de coastă cu ceață sărată; Rulmenți rezistenți la temperaturi înalte pentru liniile de transport de clincher de ciment care lucrează peste 70℃; și cadre ranforsate pentru sarcini grele pentru transportoare cu lățime de 1800–2000 mm lățime de mare tonaj.

Contactaţi-ne

Dacă proiectul dvs. industrial de minerit, port, ciment sau metalurgie necesită un dispozitiv YUFENG Troughing Self-Aligning Idler stabil și cu întreținere redusă pentru a rezolva problemele persistente de abatere a benzii transportoare, vă rugăm să trimiteți imediat echipei noastre de vânzări lățimea benzii transportoare, diametrul necesar al rolei și parametrii de funcționare la fața locului.

Putem furniza mostre de produse standard gratuite, desene tehnice detaliate și cea mai recentă cotație de achiziție în vrac din fabrică în termen de 24 de ore de lucru, furnizând componente mecanice de urmărire fiabile pentru a reduce costurile de operare pe termen lung a transportorului.
