Producător de top pentru cadru rulant pentru transportoare pentru sisteme de manipulare a materialelor în vrac și minerit

Conveyor Idler Frame este structura de susținere utilizată pentru instalarea și poziționarea rolelor transportoare pe sistemele transportoare cu bandă. Acesta conectează rolele de rulare, rolele de retur, rolele de impact și rolele de rulare cu autoaliniere cu structura transportorului, asigurându-se că rolele mențin alinierea corectă și oferă suport stabil pentru cureaua de rulare.

În timpul operațiunii de transport continuu, cadrul rulant transportă greutatea materialelor în vrac, tensiunea benzii și forțele de impact generate la punctele de încărcare. Un cadru proiectat necorespunzător poate cauza alinierea greșită a rolei, probleme de urmărire a curelei, uzură neuniformă și timp neașteptat de oprire. Prin urmare, selectarea unei structuri de sprijin de încredere este esențială pentru îmbunătățirea stabilității sistemului de transport.

YUFENG produce serii complete de cadru de rulare în conformitate cu cerințele legate de TD75, DT II(A), CEMA și ISO. Folosind oțel Q235/Q355 de înaltă calitate, procese de sudare de precizie și tratament opțional anticoroziv, cadrele YUFENG sunt aplicate pe scară largă în proiecte de minerit, cariere, ciment, centrale electrice, port și proiecte de manipulare a materialelor în vrac.

Diferite tipuri de cadru pentru diferite secțiuni de transportoare

Secțiunile transportoare diferite necesită structuri de susținere diferite. YUFENG oferă mai multe modele de cadru în funcție de poziția de instalare, starea de încărcare și cerințele de mediu.

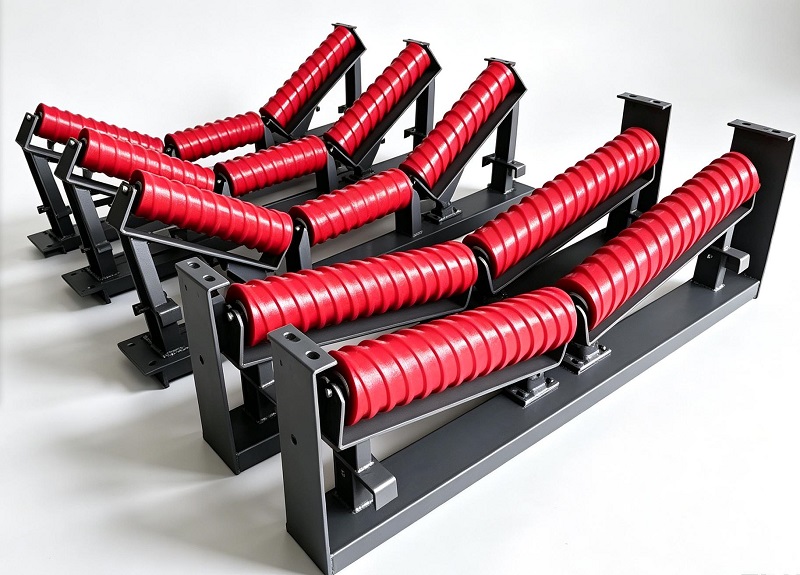

Cadru de rulare prin jgheab

Cadrul rulant al jgheabului este instalat în principal pe partea de transport a transportoarelor cu bandă. Structura cu trei role formează o formă de jgheab care susține materiale în vrac și mărește capacitatea de transport. Unghiurile standard ale jgheabului includ 20°, 30°, 35° și 45°.

Acest tip este utilizat în mod obișnuit în minele de cărbune, uzinele de agregate, fabricile de ciment și sistemele de transport de materiale în vrac unde este necesar suport continuu de material.

Reveniți Cadrul Idler

Cadrul de retur este instalat pe partea de retur a sistemelor transportoare pentru a susține banda goală după descărcarea materialului. Structura sa simplă oferă suficientă rigiditate, permițând în același timp înlocuirea convenabilă a rolelor și inspecția de rutină.

Deoarece secțiunile de retur suportă mai puțină sarcină în comparație cu secțiunile de transport, modelele ușoare sunt de obicei selectate pentru a reduce greutatea totală a structurii transportorului.

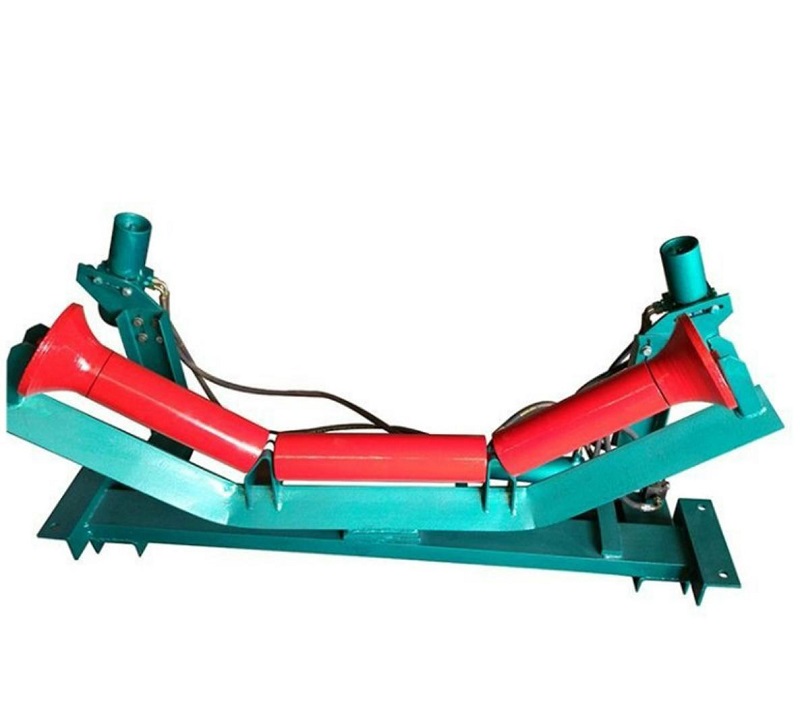

Cadru de rulare cu auto-aliniere

Cadrul rulant cu auto-aliniere este proiectat pentru a corecta deviația curelei în timpul funcționării. Când mișcarea curelei se îndepărtează de linia centrală, mecanismul de sprijin rotativ generează o forță de ghidare pentru a ajuta la restabilirea urmăririi normale a centurii.

Este potrivit pentru transportoare pe distanțe lungi, puncte de transfer și aplicații în care pot apărea frecvent rătăcirea benzii.

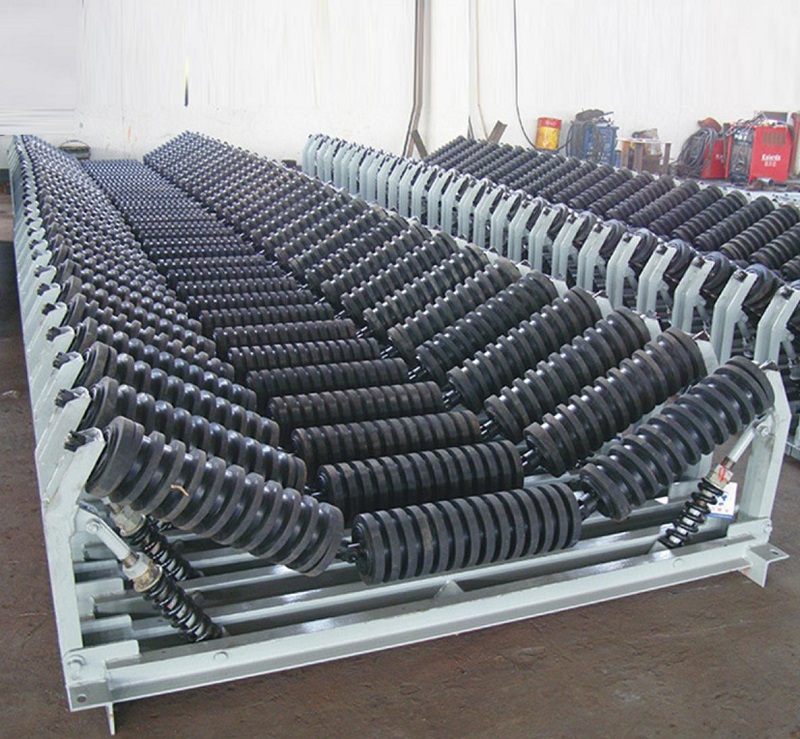

Cadrul de locomotivă de impact

Cadrul rulant de impact adoptă o construcție din oțel armat pentru zonele expuse la impact puternic material. Este instalat în mod normal în punctele de alimentare unde minereu, cărbune sau agregate de dimensiuni mari cad pe banda transportoare.

Structura consolidată funcționează împreună cu rolele de impact pentru a absorbi șocurile de încărcare și pentru a reduce riscurile de deformare în condiții grele.

Cadru de tip H suspendat

Cadrul suport suspendat de tip H folosește o metodă de instalare suspendată fără a necesita montarea tradițională a fundației. Designul său modular permite reglarea și instalarea mai ușoară în spații limitate.

Este utilizat în mod obișnuit în tunelurile miniere subterane, transportoare mobile și proiecte în care flexibilitatea instalării este importantă.

Cadru de rulare galvanizat

Pentru medii de lucru în aer liber sau corozive, YUFENG oferă cadre de rulare galvanizate la cald. Suprafața galvanizată îmbunătățește rezistența la rugină și ajută la prelungirea duratei de viață în porturile de coastă, fabricile chimice și curțile în aer liber.

Selecția pe baza condițiilor de lucru ale transportorului

Alegerea corectă a cadrului rulant al transportorului depinde de mai mulți factori, inclusiv lățimea benzii, greutatea materialului, nivelul de impact, lungimea transportorului și mediul de instalare.

Pentru transportul standard de materiale în vrac, cadrele de rulare prin jgheab oferă suport de transport stabil. Pentru aplicațiile miniere grele cu materiale bulgări mari, cadrele de impact armate sunt recomandate în zonele de încărcare pentru a face față forțelor de impact bruște.

Sistemele de transport pe distanțe lungi necesită de obicei cadre cu auto-aliniere la intervale adecvate pentru a reduce abaterea benzii. Pentru mediile de coastă sau corozive chimic, tratamentul galvanizat ajută la îmbunătățirea rezistenței la coroziune și la reducerea cerințelor de întreținere.

Structură tehnică și opțiuni personalizate

Cadrul rulant al transportorului YUFENG poate fi personalizat în funcție de desenele clientului, specificațiile transportorului și condițiile proiectului. Sunt disponibile diferite configurații structurale pentru a se potrivi cu diferite modele de transportoare.

Materialul cadrului poate fi selectat dintre oțel carbon Q235 pentru aplicații standard sau oțel de înaltă rezistență Q355 pentru sisteme de transport grele. Tratamentele de suprafață includ vopsirea electrostatică și galvanizarea la cald în conformitate cu cerințele de mediu.

Clienții pot personaliza unghiul jgheabului, dimensiunile de montare, înălțimea cadrului, pozițiile găurilor și metodele de instalare. Accesoriile suplimentare, cum ar fi arbori de rulare, cleme cu arc și șuruburi de înaltă rezistență pot fi, de asemenea, furnizate împreună.

Avantajele de performanță ale cadrului de rulare YUFENG

YUFENG Conveyor Idler Frame se concentrează pe fiabilitatea structurală, acuratețea dimensională și stabilitatea de funcționare pe termen lung. Fiecare cadru este proiectat pentru a reduce cerințele de întreținere a transportorului și pentru a sprijini transportul continuu al materialelor în diferite condiții de lucru.

Structură puternică și sudare de încredere

YUFENG folosește materiale de oțel Q235 și Q355 calificate pentru a fabrica cadre de rulare. În comparație cu materialele cu pereți subțiri de calitate scăzută, oțelul de înaltă rezistență oferă o rezistență mai bună la deformare în condiții de încărcare mare și de impact.

Procesele profesionale de sudare asigură cusături de sudură uniforme și rezistență structurală stabilă. Inspecția sudării este efectuată înainte de livrare pentru a reduce riscurile cauzate de sudarea incompletă, fisuri sau deformare structurală.

Poziție precisă de instalare a rolei

Precizia instalării cadrelor de rulare afectează direct funcționarea benzii transportoare. YUFENG controlează dimensiunile de montare și pozițiile găurilor în conformitate cu specificațiile legate de TD75, DT II(A) și CEMA.

Poziționarea precisă ajută rolele să mențină alinierea corectă, reducând uzura neuniformă a rolelor, abaterea curelei și rezistența suplimentară la funcționare.

Protecție flexibilă a suprafeței

Mediile diferite necesită metode diferite de protecție împotriva coroziunii. Cadrele standard pot folosi acoperire prin pulverizare cu aderență ridicată, în timp ce tratamentul galvanizat la cald este disponibil pentru condiții exterioare, de coastă și corozive chimic.

Tratamentul suprafeței îmbunătățește rezistența la rugină și ajută la menținerea performanței stabile în timpul funcționării pe termen lung.

Design de întreținere ușoară

Structura standardizată a ramelor YUFENG permite instalarea și înlocuirea comodă a rolelor. Operatorii pot finaliza întreținerea de rutină fără modificarea complicată a structurii transportorului.

Design-urile modulare, cum ar fi cadrele suspendate de tip H oferă o flexibilitate suplimentară pentru aplicații subterane și cu spațiu limitat.

Componente compatibile ale sistemului de transport

Cadrul rulant al benzii transportoare YUFENG poate fi asortat cu diverse componente ale transportorului, inclusiv role jgheab, role de retur, role de impact, soluții de curățare a benzii, paturi de impact și benzi transportoare.

Această compatibilitate îi ajută pe clienți să achiziționeze componente complete ale sistemului de transport de la un singur furnizor și să simplifice managementul proiectelor.

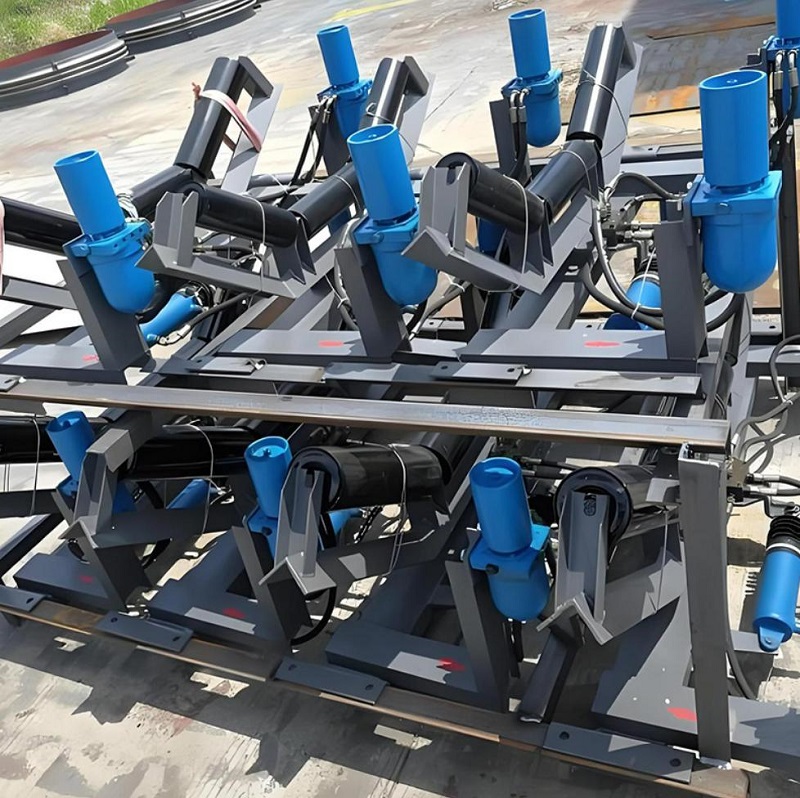

Conveyor Idler Frame Supporting Products

Ghid de instalare și punere în funcțiune

Instalarea corectă a cadrului este importantă pentru a obține o performanță stabilă a transportorului. YUFENG recomandă verificarea poziției de instalare, alinierii și condițiilor de fixare înainte de funcționarea echipamentului.

PASUL 01

Instalare cadru fix

Pentru jgheab și rame de retur, instalați cadrul pe grinda transportoare și strângeți toate șuruburile de înaltă rezistență. Cadrele instalate pe aceeași secțiune a transportorului trebuie să rămână paralele și aliniate cu linia centrală a transportorului.

După fixarea cadrului, instalați rolele și verificați dacă rolele se rotesc lin, fără rezistență anormală.

PASUL 02

Instalarea cadrului cu auto-aliniere

Cadrele cu auto-aliniere trebuie instalate la intervale adecvate în conformitate cu cerințele de proiectare a transportorului. Mecanismul de rotație trebuie să rămână flexibil și nu trebuie blocat în timpul instalării.

După punerea în funcțiune, observați performanța urmăririi curelei și confirmați că funcția de auto-corecție funcționează corect.

PASUL 03

Instalare cadru de impact

Cadrele rulante de impact ar trebui instalate în punctele de alimentare cu materiale în care materialele care cad generează o forță de impact puternică. Pot fi necesare metode de fixare întărită în funcție de condițiile reale de încărcare.

Înainte de utilizare, verificați dacă cadrul rămâne drept și fără deformare.

PASUL 04

Inspecție de rutină

Inspecția regulată ar trebui să includă verificarea cusăturilor de sudură, a șuruburilor, a stării de acoperire a suprafeței și a posibilelor deformari. Șuruburile slăbite trebuie strânse imediat, în timp ce cadrele deteriorate trebuie reparate sau înlocuite la timp.

Produse potrivite pentru sistemele transportoare

YUFENG oferă produse de sprijin integrate pentru proiectele de transport de materiale în vrac, ajutând clienții să construiască soluții complete de transportoare.

Produse cu role transportoare

Produsele suport includ roți de rulare, roți de întoarcere, roți de rulare cu impact, roți de rulare spiralate cu autocurățare, roți de rulare cu disc de cauciuc și roți de rulare cu auto-aliniere.

Accesorii pentru transportoare

YUFENG furnizează paturi de impact pentru transportoare, curele de curățare, cauciuc pentru fuste, foi de cauciuc rezistente la uzură și alte accesorii pentru îmbunătățirea performanței transportoarelor.

Soluții complete pentru benzi transportoare

Benzile transportoare disponibile includ benzi transportoare din țesătură EP, benzi transportoare cu cablu de oțel, curele țesute solide din PVC/PVG pentru mine și curele cu crampă chevron.

Selectarea materialelor și inspecția calității

Calitatea materialului afectează în mod direct durata de viață și siguranța structurilor suport ale transportoarelor. YUFENG selectează materiale de încredere și efectuează proceduri de inspecție înainte de expediere.

Material oțel

Cadrele principale folosesc oțel carbon Q235B pentru aplicații standard și oțel Q355B de înaltă rezistență, slab aliat, pentru proiecte de transport greu, care necesită o capacitate de încărcare mai mare.

Tratament de suprafață

Tratamentele de suprafață disponibile includ vopsirea electrostatică prin pulverizare epoxidică și galvanizarea la cald. Clienții pot selecta protecția adecvată în funcție de mediul de operare.

Elemente de fixare și materiale de sudare

Șuruburile de înaltă rezistență de grad 8.8, șaibe elastice și piulițe anti-slăbire sunt utilizate pentru o asamblare fiabilă. Materialele de sudare sunt selectate în funcție de cerințele metalelor de bază pentru a asigura rezistența structurală.

Fiecare lot de producție este supus inspecției aspectului, măsurării dimensionale și verificării calității sudurii. Produsele cu deformare, suduri lipsă sau abateri dimensionale sunt respinse înainte de livrare.

Standarde și certificări

Cadrul rulant al transportorului YUFENG este fabricat conform standardelor recunoscute pentru echipamentele transportoare, inclusiv specificațiile de proiectare GB/T10595-2017, TD75 și DT II(A). Produsele sunt, de asemenea, proiectate cu referire la cerințele internaționale ale transportoarelor CEMA și ISO.

Pentru proiecte internaționale, YUFENG poate oferi certificare ISO9001:2015 de management al calității, certificare CE, rapoarte de inspecție SGS și alte documente tehnice în conformitate cu cerințele clienților.

Indicatori tehnici de performanță

Element de performanță	Cerință standard	Baza testului
Deformare permisă a cadrului sub sarcina nominală	≤1/1000 interval	Test de sarcină statică din fabrică
Calitatea cusăturii de sudură	Fără fisuri, penetrare incompletă sau incluziune de zgură	Inspecție vizuală și ultrasonică la fața locului
Grosimea stratului de galvanizare la cald	≥65 μm	Testul de măsurare a grosimii magnetice
Toleranța poziției orificiului de instalare	±1,5 mm	Verificarea dimensiunilor

Ambalare și depozitare

YUFENG folosește metode de ambalare adecvate pentru a proteja ramele în timpul transportului internațional.

Cadrele de cantitate standard sunt împachetate cu benzi de oțel, așezate pe paleți de lemn rezistenti și acoperite cu folie de plastic impermeabilă. Cadrele personalizate pentru loturi mici sunt ambalate în carcase din lemn de placaj pentru a preveni deformarea coliziunii.

În timpul depozitării, produsele trebuie păstrate în depozite uscate și ventilate. Expunerea pe termen lung la exterior fără protecție impermeabilă ar trebui evitată pentru a preveni deteriorarea stratului de acoperire și coroziunea oțelului.

Cum să obțineți o cotație rapidă

Pentru a recomanda modelul corect de cadru rulant al benzii transportoare și pentru a oferi o cotație precisă, clienții ar trebui să furnizeze lățimea benzii transportoare, tipul de cadru necesar, unghiul jgheabului, cerințele de tratare a suprafeței și mediul de aplicare.

Informații suplimentare, inclusiv aplicarea minieră, portuară, de ciment sau subterană, cantitatea de comandă și portul de destinație îi vor ajuta pe inginerii YUFENG să aleagă structura potrivită și să ofere o soluție eficientă de cotație.

Întrebări frecvente

Cum aleg tipul potrivit de cadru de rulare?

Selecția depinde de secțiunea transportorului, încărcarea materialului, nivelul de impact și mediul de lucru. Cadrele de jgheab sunt folosite pentru transportul secțiunilor, cadrele de retur susțin curele goale, iar cadrele de impact sunt recomandate pentru zonele de încărcare.

Poate YUFENG să personalizeze cadrele de rulare în funcție de desene?

Da. YUFENG poate personaliza dimensiunile cadrului, găurile de montare, metodele de instalare și tratarea suprafeței în funcție de desenele clientului și cerințele transportorului.

Ce materiale sunt folosite pentru ramele de rulare YUFENG?

Cadrele standard folosesc oțel carbon Q235, în timp ce oțelul de înaltă rezistență Q355 este disponibil pentru aplicații grele. Protecția suprafeței poate include vopsirea prin pulverizare sau galvanizarea la cald.

Cadrele YUFENG sunt compatibile cu sistemele de transport CEMA?

Da. YUFENG proiectează cadre de rulare în conformitate cu TD75, DT II(A), CEMA și cerințele legate de sistemele de transport pentru aplicații internaționale.

Ce certificate poate furniza YUFENG?

YUFENG poate furniza rapoarte de inspecție ISO9001:2015, CE, SGS și documente tehnice aferente conform cerințelor proiectului. Produsele sunt, de asemenea, fabricate cu referire la standardele CEMA și pot suporta cerințele proiectului MSHA și TUV.

Informații globale de contact YUFENG

Pentru soluții de cadru de rulaj transportor, componente de transport personalizate și sisteme complete de manipulare a materialelor în vrac, YUFENG oferă asistență tehnică profesională și servicii de export la nivel mondial.

E-mail: jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil: +86 15318787602

Adresa fabricii:Satul Xiagou, ETDZ, Qingdao, Shandong, China

YUFENG salută companii miniere, distribuitori de echipamente de transport, antreprenori de inginerie și parteneri industriali din întreaga lume pentru a ne contacta pentru soluții de transport personalizate și oferte de fabrică.

YUFENG este un producător și furnizor profesionist Cadru rulant al transportorului din China. Avem o echipă de vânzări cu experiență, tehnicieni profesioniști și o echipă de service post-vânzare.
