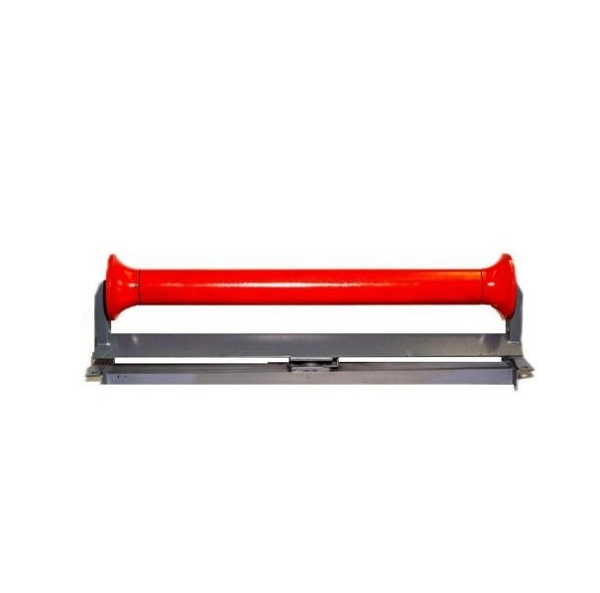

Rolă rulantă cu returnare directă din fabrică pentru sisteme de transport greu

YUFENG Retur rola de rulare, cunoscut și sub denumirea de rolă de retur sau rolă de rulare a transportorului din spate, este instalată pe secțiunea inferioară de retur a unui transportor cu bandă pentru a susține banda transportoare goală în timp ce se deplasează înapoi la secțiunea de antrenare sau de coadă. Funcțiile sale principale sunt de a menține forma centurii, de a reduce lăsarea, de a sprijini mișcarea lină de întoarcere și de a ajuta la menținerea unei urmăriri stabile a centurii.

YUFENG furnizează roți de rulare paralele, cu centrare în V, cu autocurățare în spirală, HDPE anticoroziune, galvanizate și din cauciuc pentru minerit, ciment, porturi, uzine chimice, centrale electrice și alte aplicații de transport de materiale în vrac. Diferite materiale ale carcasei, tratamente de suprafață, structuri de etanșare și configurații de rulmenți pot fi selectate în funcție de lățimea benzii, proprietățile materialului și mediul de lucru.

Diametrele exterioare standard includ 76, 89, 108, 114, 133, 168, 194 și 219 mm, cu lungimea rolei și grosimea peretelui disponibile conform desenelor cadrului transportorului. Rolele sunt proiectate pentru compatibilitate cu structurile transportoare comune DTII, TD75 și CEMA.

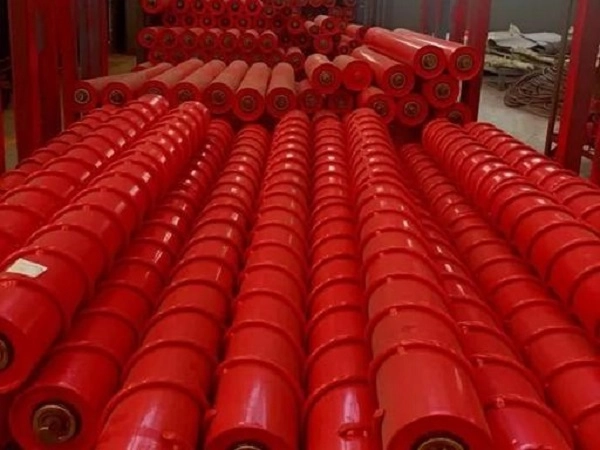

Tipuri pentru diferite condiții de transport

Rolă rulantă plată paralelă cu retur

Rolul de retur plat paralel folosește o singură rolă cilindrică dreaptă pentru a susține cureaua descărcată. Structura sa simplă este potrivită pentru liniile de transport convenționale care transportă materiale uscate și relativ nelipicioase, unde este necesar un suport de bază pentru cureaua de retur.

Rolă de retur de centrare de tip V

Rolul de retur de tip V folosește două role dispuse într-o configurație în V pentru a oferi ghidare suplimentară de centrare a curelei. Este potrivit pentru liniile de transport pe distanțe lungi unde pot apărea abateri ale benzii în timpul operațiunii de retur continuu.

Rolă de retur cu autocurățare în spirală

Rolul de retur în spirală folosește un profil de suprafață elicoidal pentru a ajuta la îndepărtarea argilei, nisipului umed și a altor materiale lipicioase din spatele benzii transportoare. Este potrivit pentru minele umede, carierele de argilă și sistemele de transport care manipulează materiale cu aderență ridicată.

Rolă de retur din plastic HDPE

Rolul de retur HDPE folosește o carcasă nemetalică cu rezistență la rugină, umiditate și medii chimice selectate. Zgomotul redus de funcționare și construcția rezistentă la coroziune îl fac potrivit pentru porturile de coastă, uzinele chimice și mediile industriale umede.

Tip role	Caracteristica de bază	Condiție de lucru aplicabilă
Rolă de retur plată paralelă	Structură simplă și suport de bază pentru centură	Materiale vrac uscate și secțiuni de retur convenționale
Rolă de retur de tip V	Capacitate îmbunătățită de centrare a centurii	Linii de transport pe distanțe lungi predispuse la deviația benzii
Rolă de retur cu autocurățare în spirală	Îndepărtează materialul lipicios de pe suprafața curelei	Transport de mine umede, argilă și materiale lipicioase
Rolă de retur din plastic HDPE	Fără rugină, rezistent la coroziune și zgomot redus	Medii costiere, umede și chimice

Configurații pentru diferite aplicații ale transportoarelor

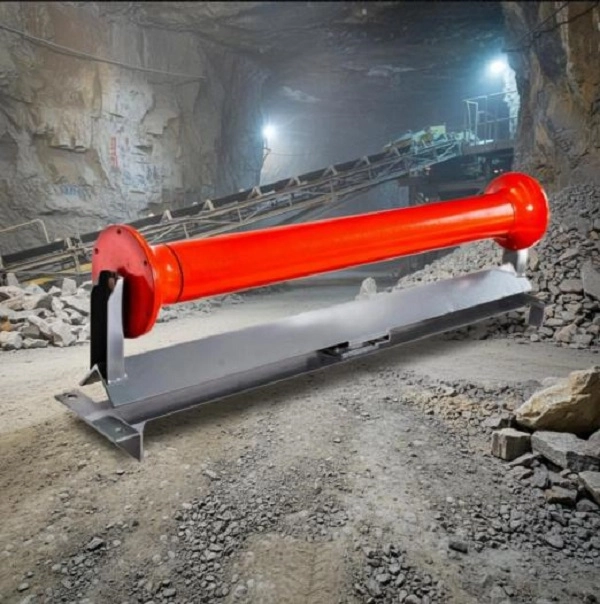

Rolă de întoarcere paralelă plată

Configurația paralelă plată este soluția standard de suport pentru retur pentru secțiunea inferioară a curelei goale. Este potrivit pentru cărbune, calcar, nisip și alte materiale vrac relativ uscate, unde cureaua de retur are cerințe normale de aliniere.

Rolă de retur de centrare de tip V

Configurația de tip V oferă ghidare laterală suplimentară pe măsură ce centura se mișcă de-a lungul secțiunii de retur. Poate ajuta la limitarea mișcării benzii stânga-dreapta pe sistemele de transport lungi și poate reduce dependența de componente corective suplimentare atunci când proiectarea transportorului o permite.

Rolă de retur cu autocurățare în spirală

Structura în spirală este proiectată pentru curele de retur care transportă reziduuri de material lipicios. Profilul elicoidal ajută la îndepărtarea argilei, noroiului și nisipului umed acumulat de pe suprafața benzii pentru a reduce acumularea de material în jurul rolei.

Rolă de întoarcere galvanizată la cald

Zincarea la cald oferă protecție suplimentară împotriva coroziunii suprafeței rolelor de oțel. Această configurație este potrivită pentru curțile exterioare, liniile de transport în aer liber și alte medii umede în care oțelul convențional netratat se poate coroda mai repede.

Rolă de retur HDPE anticoroziune

Carcasa HDPE elimină rugina de suprafață de oțel convențională și oferă rezistență la umiditate, spray de sare și medii chimice selectate. Este potrivit pentru terminale de pe litoral, ateliere chimice și alte medii corozive.

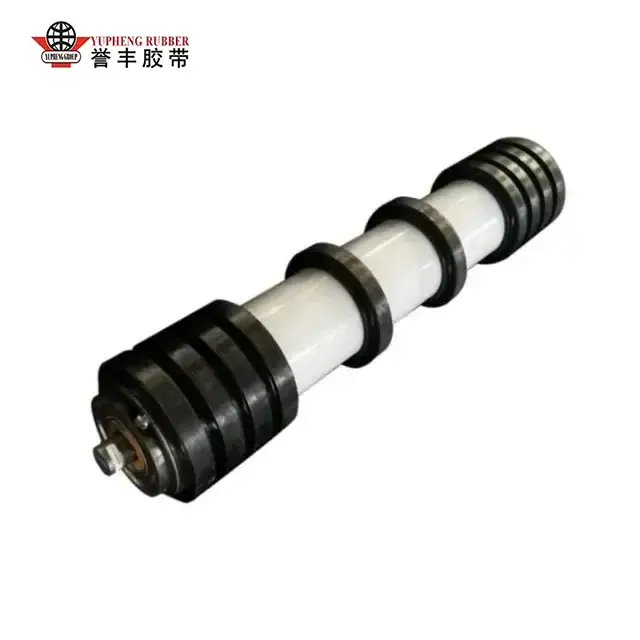

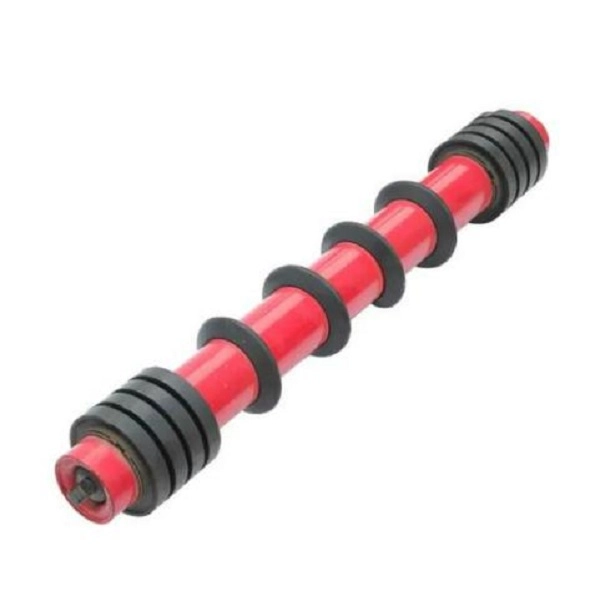

Rolă de returnare a discului de cauciuc

Discurile de cauciuc sunt aranjate de-a lungul arborelui rolei pentru a asigura un contact flexibil cu cureaua de retur. Structura poate absorbi o parte din vibrația curelei și poate reduce uzura directă dintre cureaua de retur și o suprafață rigidă a rolei din oțel.

Specificații

Diametrul rolei

YUFENG oferă diametre exterioare standard de 76, 89, 108, 114, 133, 168, 194 și 219 mm. Selectarea diametrului trebuie să ia în considerare viteza benzii, lățimea benzii, sarcina de retur, lungimea transportorului și cerințele de proiectare ale cadrului transportorului.

Potrivirea lățimii curelei

Gama de rulouri de retur este proiectată pentru lățimi de benzi transportoare de aproximativ 500–2400 mm. Lungimea rolei și dimensiunile arborelui pot fi personalizate în funcție de dimensiunile reale ale cadrului și suportului.

Compatibilitate cu cadru transportor

Produsele YUFENG Return Idler Roller pot fi configurate pentru structuri transportoare de tip DTII, TD75 și CEMA. Cumpărătorii ar trebui să furnizeze dimensiunile rolelor existente sau desenele cadru atunci când înlocuiesc rolele într-un sistem de transport existent.

Compatibilitate cu centura

Rolele pot fi asortate cu benzi transportoare din material textil, benzi transportoare cu cablu de oțel, benzi transportoare laterale și sisteme de bandă transportoare pentru țevi în funcție de lățimea benzii, structura de retur și aspectul transportorului.

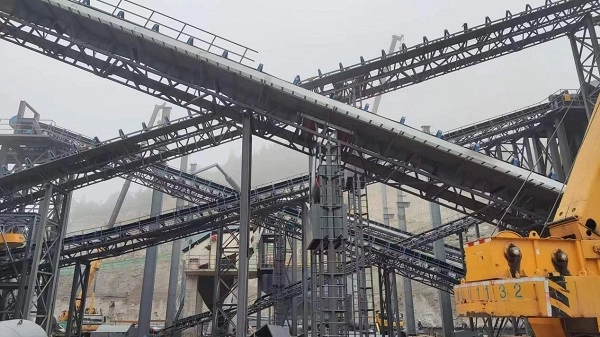

Material și opțiuni de etanșare

Material carcasă cu role

Materialele disponibile ale carcasei includ oțel carbon Q235, HDPE și oțel inoxidabil 304. Oțelul carbon este potrivit pentru transportul general pentru sarcini grele, HDPE pentru medii sensibile la coroziune și oțel inoxidabil 304 pentru aplicații care necesită o rezistență mai mare la coroziune.

Tratament de suprafață

Opțiunile de tratare a suprafeței includ acoperirea prin pulverizare electrostatică, galvanizarea la cald și împachetarea discurilor de cauciuc. Tratamentul selectat poate fi adaptat la cerințele de umiditate exterioară, medii corozive, impact și contact cu centura.

Structura de etanșare

Sistemele de etanșare labirint din nailon compozit dublu și triplu pot fi utilizate pentru a ajuta la limitarea pătrunderii de praf și apă în cavitatea rulmentului. Garniturile de contact din cauciuc pot oferi o barieră suplimentară în jurul ansamblului rulmentului.

Configurația rulmenților

Rulmenții autohtoni de înaltă precizie sau rulmenții importați SKF/FAG C3 pot fi selectați în funcție de cerințele de funcționare, condițiile de funcționare continuă și specificațiile clientului.

Condiții speciale de muncă

Configurații speciale, cum ar fi role de retur ignifuge și antistatice pentru minerit subteran de cărbune sau role rezistente la temperaturi scăzute pentru minele la cariere deschise din regiunea rece pot fi luate în considerare în funcție de aplicația actuală.

Suporturi de susținere

YUFENG poate furniza suporturi de susținere a rolei de retur în diferite dimensiuni, astfel încât rola selectată să poată fi asortată cu cadrul transportorului și structura de instalare.

Structură și materii prime

Carcasă cu role

Rolele de retur standard din oțel folosesc țevi de oțel ERW de înaltă frecvență Q235, în timp ce versiunile HDPE folosesc material HDPE virgin. Grosimea peretelui carcasei poate fi ajustată în funcție de lungimea rolei, sarcina și rezistența structurală necesară.

Axul rolei

Oțel rotund solid trasat la rece 45# este utilizat pentru arbore în configurații standard, oferind rezistență la îndoire și deformare în timpul funcționării continue.

Rulment

Rulmenții cu bile adânci cu joc C3 sunt utilizați în ansamblul rotativ. Selectarea rulmentului afectează rezistența la rotație, creșterea temperaturii și durata de viață în timpul funcționării continue a transportorului.

Componente de etanșare

Structura de etanșare poate include inele labirint de nailon de înaltă rezistență și inele de etanșare din cauciuc nitril rezistent la intemperii pentru a reduce praful și apa care intră în cavitatea rulmentului.

Inspecția materiilor prime

Tuburile, arborii și rulmenții din oțel sunt prelevate și verificate înainte de a intra în procesul de asamblare. Materialele care nu îndeplinesc cerințele de inspecție din fabrică sunt respinse înainte de producție.

Indicatori de performanță

Element de performanță	Cerință standard	Standard de testare
Coeficient de rezistență la rotație	≤0,008	ISO 15365
Grad de protecție împotriva prafului și apei	IP65	Standard de testare IP
Durata de viață nominală a sarcinii	≥30.000 de ore de lucru	Test de îmbătrânire accelerată din fabrică
Concentricitatea carcasei rolei	≤0,5 mm	Testul indicatorului cu cadran
Timp anti-îmbătrânire	≥500 h test de îmbătrânire la temperatură înaltă	Test intern de laborator
Capacitatea de sarcină statică axială	Sarcina nominală de 1,5 ori fără deformare	Test de presiune statică

Performanța reală a rolei depinde de diametru, grosimea peretelui carcasei, tipul rulmentului, structura de etanșare, viteza transportorului, tensiunea benzii, condițiile de mediu și practicile de întreținere.

Standarde și documentație de calitate

Standarde ale industriei transportoarelor

Produsele YUFENG Return Idler Roller sunt fabricate cu referire la cerințele CEMA, GB/T10595 și ISO15365 pentru echipamentele transportoare și performanța rolelor.

Cerințe de siguranță

Rolele de retur destinate aplicațiilor miniere subterane pot fi configurate în conformitate cu cerințele de siguranță aplicabile pentru mine de cărbune. Documentația exactă de siguranță depinde de produsul selectat și de aplicația dorită.

Documentatie de export

Documentația disponibilă poate include certificarea de management al calității ISO9001, documentația de export CE, rapoartele de inspecție a materiilor prime SGS, documentația de testare a siguranței minelor de cărbune și rapoartele de testare a rezistenței la rotație a fabricii și a duratei de viață în funcție de piața de produs și de destinație.

Instalare și înlocuire

Ansamblu nou cadru transportor

Suportul de susținere al rolei de retur este fixat de cadrul transportorului conform distanței proiectate. Ambele capete ale arborelui rolei sunt aliniate cu orificiile de montare ale suportului și fixate cu știfturile sau șuruburile specificate. Rola trebuie să se rotească liber fără rezistență anormală înainte de punerea în funcțiune a transportorului.

Rolă de retur uzată de înlocuire

Transportorul trebuie oprit și sursa de alimentare izolată înainte de înlocuire. După îndepărtarea componentelor de blocare a arborelui, rola de retur deteriorată poate fi îndepărtată și înlocuită cu o unitate nouă. Noul rol trebuie verificat pentru rotire flexibilă înainte de a reporni transportorul.

Aranjamentul rolelor de retur tip V

Rolele de retur de tip V pot fi aranjate la intervale adecvate pe liniile de transport pe distanțe lungi unde urmărirea benzii necesită un sprijin suplimentar. Distanța reală trebuie determinată în funcție de structura transportorului, comportamentul benzii și condițiile de funcționare.

Instalarea rolelor spiralate

Rolele de retur cu auto-curățare în spirală trebuie utilizate pe transportoarele care transportă materiale umede sau lipicioase, unde transportul curelei se poate acumula pe partea de retur. Instalarea trebuie să se asigure că suprafața spirală se potrivește cu direcția de rulare a benzii și cu structura transportorului.

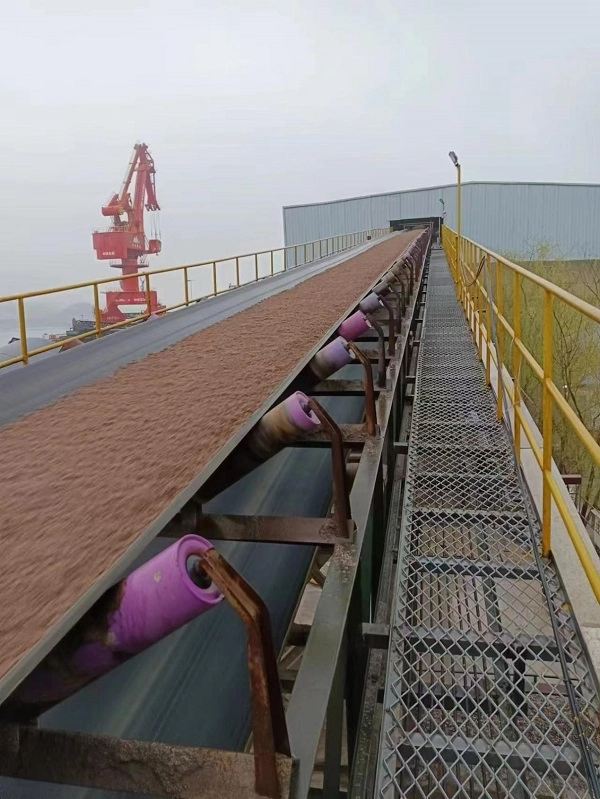

Condiții de aplicare

Transport de material uscat în vrac

Rolele plate de retur paralele sunt potrivite pentru transportoarele convenționale care transportă materiale relativ uscate, cum ar fi cărbunele, calcarul, nisipul și agregatele.

Linii de transport pe distanțe lungi

Rolele de retur centrare de tip V pot fi selectate acolo unde liniile lungi de transport necesită o urmărire îmbunătățită a benzii în timpul cursei de întoarcere.

Materiale umede și lipicioase

Rolele spiralate de retur cu autocurățare sunt potrivite pentru minele umede, carierele de argilă și alte aplicații în care materialul lipicios aderă la suprafața din spate a benzii transportoare.

Medii costiere și chimice

Rolele de retur din HDPE sau galvanizate pot fi selectate pentru zonele expuse la pulverizare de sare, umiditate sau medii corozive selectate, în funcție de condițiile de funcționare.

Benzi transportoare din țesături sensibile

Rolele de retur cu disc de cauciuc pot fi luate în considerare acolo unde este necesară o flexibilitate suplimentară între rolă și cureaua de retur pentru a reduce vibrațiile și uzura prin contact.

Produse potrivite pentru sistemele transportoare

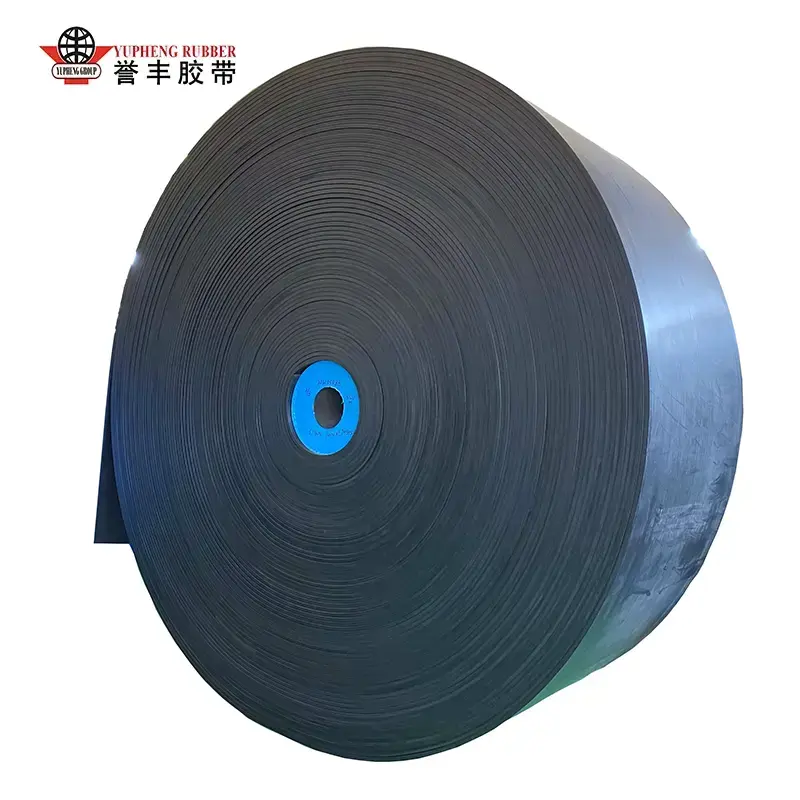

Seria benzi transportoare

YUFENG poate furniza benzi transportoare din țesătură, bandă transportoare cu cablu de oțel, bandă transportoare laterală, bandă transportoare pentru țevi, bandă transportoare cu model și bandă transportoare superioară pentru sisteme complete de transport de materiale în vrac.

Alte role transportoare

Produsele de susținere includ roți de rulare pentru jgheab, roți de ghidaj de impact, roți de rulare cu auto-aliniere și suporturile și suporturile de sprijin corespunzătoare acestora.

Accesorii din cauciuc

Plăci de cauciuc rezistente la uzură, cauciuc pentru plinte transportoare, adezivi pentru repararea vulcanizării și kituri de petice pot fi furnizate pentru instalarea, întreținerea și reparațiile pe teren ale transportoarelor.

Seria de conducte HDPE

Țeava de apă HDPE și țeava de dragă HDPE pot fi furnizate pentru aplicații auxiliare de transport al apei și nămolului în proiecte miniere și industriale.

Procesare personalizată

Diametrul rolei, grosimea peretelui, dimensiunile arborelui, structura de etanșare și alți parametri pot fi ajustați în funcție de desenele de lucru ale clientului și cerințele transportorului.

Ambalare și depozitare

Role de retur cu diametru mic

Rolele de retur de 76, 89 și 108 mm pot fi împachetate cu sârmă de oțel, prevăzute cu capace de protecție la ambele capete ale arborelui și ambalate în cutii din lemn masiv pentru transport internațional.

Role mari de întoarcere grele

Rolele de 168, 194 și 219 mm pot fi aranjate pe paleți din lemn, învelite cu folie de plastic de protecție și asigurate pentru transportul containerelor pentru a reduce zgârieturile și coroziunea la suprafață.

Role de retur din plastic HDPE

Rolele HDPE pot fi separate cu spumă sau alte materiale de amortizare pentru a reduce coliziunea și deteriorarea suprafeței în timpul încărcării, descărcarii și transportului.

Cerințe de depozitare

Rolele de retur trebuie depozitate orizontal pe paleți cu o înălțime recomandată de stivuire de cel mult 1,2 m. Atunci când este depozitată în aer liber, trebuie folosită prelată impermeabilă și trebuie evitată expunerea prelungită la apa de ploaie.

Cum să selectați cilindrul de retur corect

Lățimea benzii transportoare

Furnizați lățimea benzii transportoare și dimensiunile cadrului existente, astfel încât să poată fi confirmate lungimea cilindrului, configurația arborelui și dimensiunea suportului corespunzătoare.

Tip rolă de întoarcere

Rolele plate, de tip V, spiralate, HDPE și de cauciuc trebuie selectate în funcție de cerințele de urmărire a curelei, aderența materialului, umiditatea și condițiile de coroziune.

Mediul de lucru

Furnizați informații despre mine, port, substanțe chimice sau alte medii de lucru, inclusiv umiditatea, pulverizarea cu sare, expunerea la substanțe chimice și condițiile de temperatură. Acest lucru ajută la determinarea materialului de înveliș și a tratamentului de suprafață adecvat.

Aderența materialului

Când argila umedă, noroiul sau materialul lipicios tinde să rămână pe partea de retur a benzii, se poate lua în considerare o rolă de retur cu autocurățare spirală pentru a reduce acumularea de material.

Cerință de urmărire a centurii

Pentru liniile de transport pe distanțe lungi cu tendință de abatere a benzii, rolele de retur centrare de tip V pot fi evaluate ca parte a aranjamentului de aliniere pe partea de retur.

Solicitați o ofertă de retur pentru role de retur

Parametrii tehnici necesari

Pentru o cotație precisă, furnizați lățimea benzii transportoare potrivite, diametrul exterior al rolei, tipul rotorului de retur, cum ar fi plat, tip V, spirală sau HDPE, mediul de lucru, caracteristicile materialului, cantitatea totală de comandă și portul de livrare țintă.

Inginerii tehnici YUFENG pot evalua diametrul cilindrului, materialul carcasei, configurația rulmentului, structura de etanșare și suportul de susținere, în conformitate cu sistemul real de transport.

Informații globale de contact YUFENG

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Adresa fabricii

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

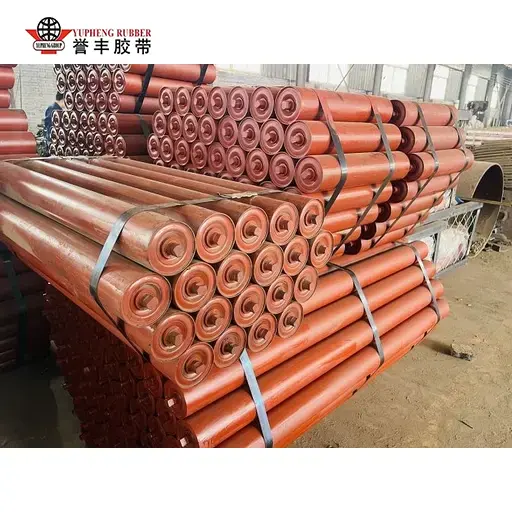

Rolă de retur plată

Sprijinind partea de retur a transportoarelor cu bandă, ruloul de retur plat YUFENG oferă o ghidare lină a benzii și o funcționare fiabilă cu rezistență scăzută pentru sistemele miniere, ciment, cereale și materiale în vrac. Cu controlul calității pe întregul proces, de la prelucrarea tubului de oțel până la echilibrarea dinamică, ajută la reducerea uzurii neuniforme a benzilor și la menținerea performanței stabile a transportorului în aplicațiile ușoare, medii și grele.

Vezi mai mult >> Trimite o anchetă >>

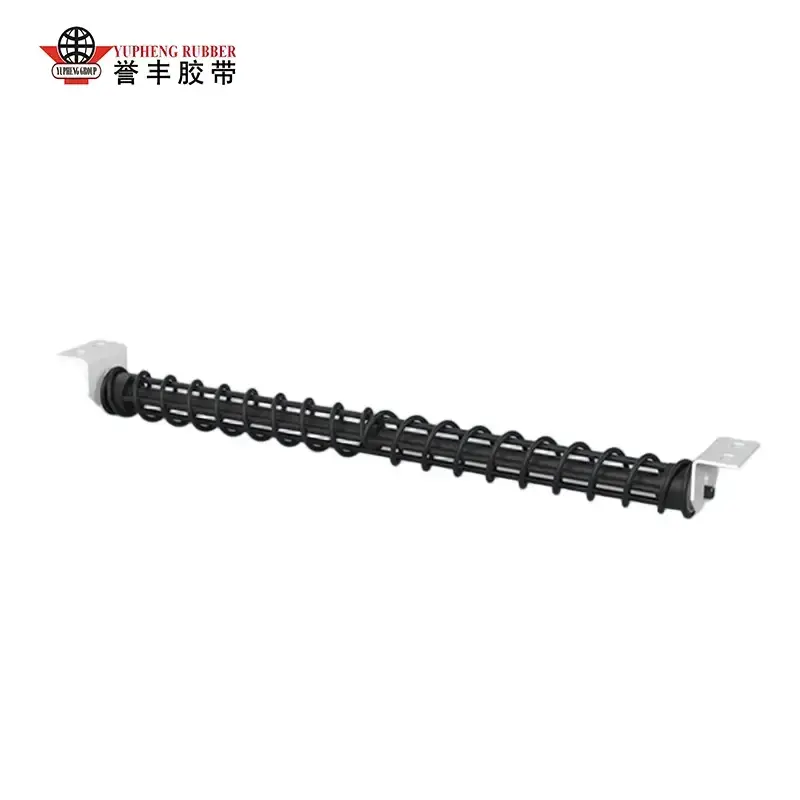

Rolă rulantă de întoarcere în spirală

Performanța de autocurățare face ca rola rulantă cu întoarcere în spirală YUFENG să fie ideală pentru transportoarele care manipulează materiale umede, lipicioase și predispuse la acumulare. Structura sa în spirală ajută la îndepărtarea materialului care aderă de pe suprafața de întoarcere a curelei, reducând deviația curelei, timpul de nefuncționare la curățare și nevoile de întreținere. Testat pe teren în aplicații de cărbune, ciment, porturi și energie termică, oferă suport stabil pe termen lung pentru sistemele de transport grele.

Vezi mai mult >> Trimite o anchetă >>

Rolă de retur pentru disc de cauciuc

Conceput pentru medii de transport lipicioase și predispuse la reziduuri, rola de retur a discului de cauciuc YUFENG folosește o structură de disc de cauciuc elastic distanțat pentru a îmbunătăți curățarea și protecția curelei pe secțiunile de retur. Designul său de etanșare oferă performanțe fiabile rezistente la praf, impermeabil și anticoroziv de la -42°C până la +68°C, contribuind la reducerea acumulării de material, abaterea curelei și frecvența de întreținere în minerit, porturi, ciment și industriile energetice.

Vezi mai mult >> Trimite o anchetă >>

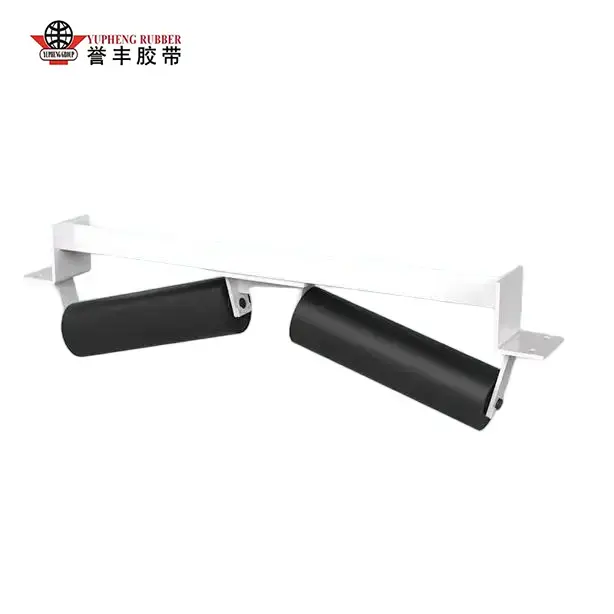

V Rolă de retur

Conceput pentru sistemele de retur cu transportoare pe distanțe lungi și cu încărcături grele, YUFENG V Return Idler Roller oferă centrarea automată a curelei și sprijin stabil prin structura sa simetrică în formă de V. Sistemul său avansat de etanșare protejează rulmenții de praf, apă și medii dure, reducând în același timp abaterea curelei, uzura marginilor și cerințele de întreținere. Potrivit pentru aplicații de transport de cărbune, minerit, ciment și materiale în vrac de la -40°C la +70°C.

Vezi mai mult >> Trimite o anchetă >>

YUFENG este un producător și furnizor profesionist Retur rola de rulare din China. Avem o echipă de vânzări cu experiență, tehnicieni profesioniști și o echipă de service post-vânzare.

Recomandări de știri

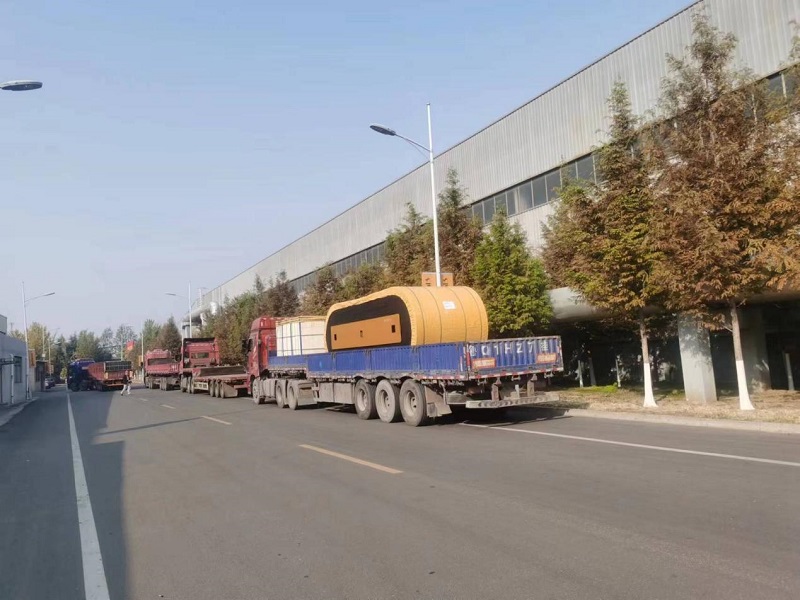

Rola de bandă transportoare cu cablu de oțel de înaltă performanță, gata pentru expediere în proiectul minier din Laos Vezi mai mult >>

Avantajele benzilor transportoare cu cablu de oțel Vezi mai mult >>

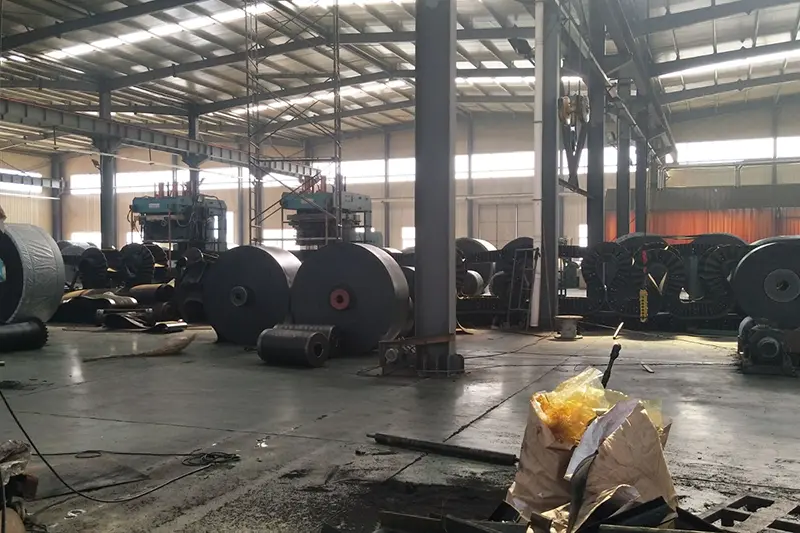

Procesul de producție al benzilor transportoare din cauciuc Vezi mai mult >>

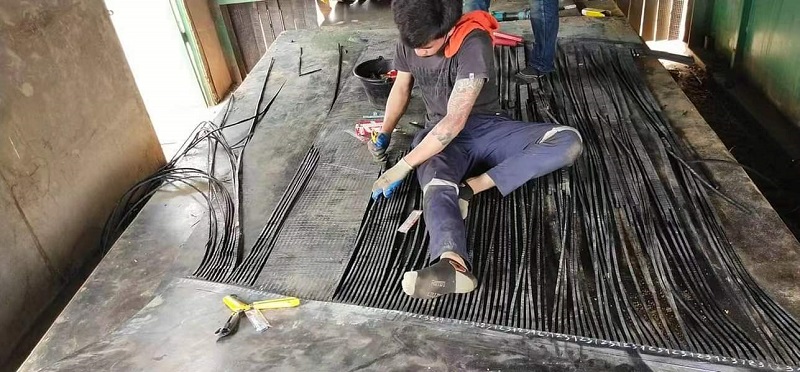

Echipa locală de post-vânzare din Thailanda oferă la fața locului serviciu de îmbinare a benzii transportoare cu cablu de oțel pentru clienții din minerit Vezi mai mult >>

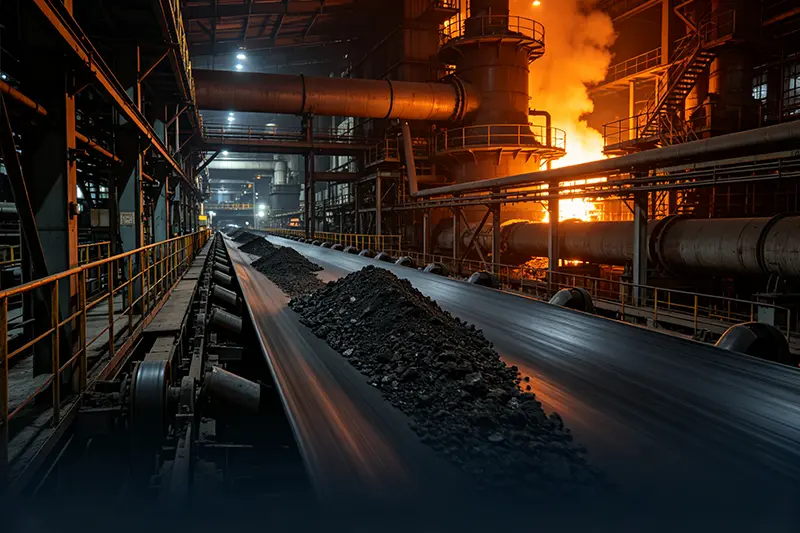

Care sunt scenariile de aplicare pentru benzile transportoare cu cablu de oțel?Vezi mai mult >>
