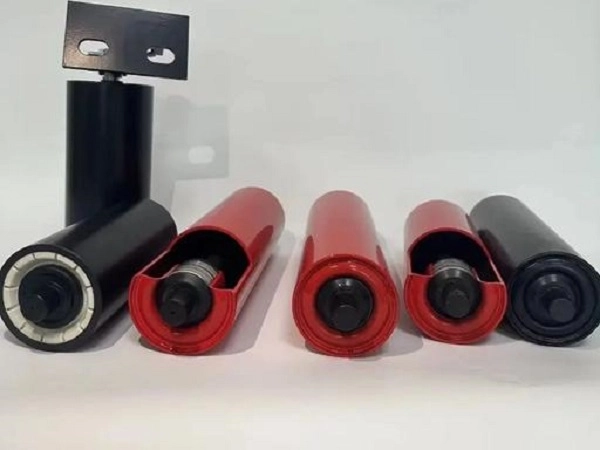

Role transportoare direct din fabrică cu capacitate mare de încărcare și rotație lină
YUFENGRolă transportoare, cunoscut și sub denumirea de rulant al transportorului, este o componentă portantă și de ghidare utilizată în sistemele de transport cu bandă. Susține cureaua încărcată, reduce rezistența la rulare și ajută la menținerea mișcării stabile a centurii în timpul transportului continuu al materialului.
YUFENG produce industrial rolefolosind tuburi de oțel cu pereți groși, arbori plini, rulmenți de precizie și structuri de etanșare multistrat. Gama de produse acoperă role standard din oțel, role HDPE anticoroziune, role de impact PU, role jgheab, role de retur, role auto-aliniere și role spiralate autocurățante pentru minerit, ciment, porturi, centrale electrice, instalații chimice și alte aplicații de manipulare a materialelor în vrac.
Configurația rolelor trebuie selectată în funcție de lățimea benzii, dimensiunea bulgărelor de material, impactul încărcării, mediul de operare și structura transportorului. YUFENG oferă diferite diametre, materiale ale carcasei, configurații de rulmenți și structuri de etanșare pentru cerințele specifice proiectului.
Tipuri de role în funcție de starea de lucru
Materialul carcasei și designul structural afectează direct capacitatea de încărcare a rolei, rezistența la coroziune, absorbția la impact și durata de funcționare. YUFENG oferă mai multe construcții de role pentru diferite medii de transport.
| Tip role | Caracteristica de bază | Condiție de lucru aplicabilă |
|---|---|---|
| Rolă transportoare din oțel carbon | Capacitate portantă mare, rezistență puternică la impact și cost de operare stabil | Exploatare minieră, fabrici de ciment, centrale termice și transport de materiale grele în vrac |
| Rolă transportoare din plastic HDPE | Ușoare, fără rugină, rezistente la acizi și alcaline, cu zgomot redus de rulare | Porturi de coastă, uzine chimice și medii miniere umede în cariere deschise |
| Rolă de impact PU Lagging | Inelele tampon elastice din PU absorb impactul materialului și reduc deteriorarea centurii | Punctele de descărcare a concasorului și zonele de încărcare a materialelor cu impact ridicat |
Rolele din oțel carbon sunt utilizate în mod obișnuit pentru transporturi grele datorită rezistenței lor structurale. Rolele HDPE sunt mai potrivite acolo unde coroziunea, pulverizarea cu sare sau expunerea la substanțe chimice reprezintă o problemă. Rolele de impact din PU sunt poziționate în punctele de încărcare unde materialele mari sau ascuțite pot crea forțe de impact concentrate asupra benzii transportoare.
Specificații role pentru diferite sisteme de transport
YUFENG furnizează role standard cu diametre exterioare de 76, 89, 108, 114, 133, 168, 194 și 219 mm. Rolele pot fi asortate cu lățimi ale benzilor transportoare de la aproximativ 500–2400 mm, cu lungimea rolei și grosimea peretelui disponibile în funcție de desenele cadrului transportor și cerințele de încărcare.
Gama de role este compatibilă cu structurile transportoare comune DTII și TD75 și poate fi utilizată cu benzi transportoare din material textil, benzi transportoare cu cablu de oțel, benzi transportoare pe pereți laterali și benzi transportoare cu țevi.

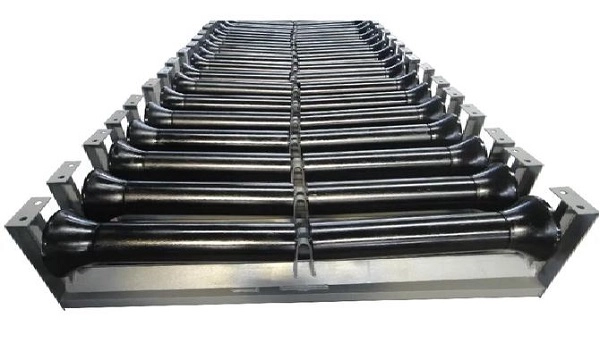

Configurații
Rolă de transport pentru jgheab
Un set de role de jgheab utilizează în mod normal trei role pentru a forma un jgheab de transport de 30°, 35° sau 45°. Susține centura superioară încărcată și ajută la menținerea formei necesare a centurii pentru transportul cărbunelui, nisipului, calcarului și a altor materiale în vrac.
Rolă de impact PU Lagging
Inele elastice din PU sunt instalate în jurul corpului rolei pentru a absorbi energia de impact în punctele de încărcare a materialului. Acest lucru reduce impactul concentrat asupra benzii transportoare și este potrivit pentru descărcarea concasorului și alte aplicații cu cădere mare.
Rolă cu auto-aliniere
Rolele cu autoaliniere folosesc role de ghidare pe ambele părți pentru a ajuta la corectarea abaterii curelei în timpul funcționării. Ele sunt instalate în mod obișnuit pe liniile lungi de transport, unde alinierea continuă a benzii este importantă pentru reducerea scurgerilor de material și a uzurii marginilor.
Returnare rolă paralelă
O rolă de întoarcere susține cureaua inferioară descărcată în timp ce se deplasează înapoi spre secțiunea de antrenare. Rolele paralele standard pot fi utilizate pentru secțiunile de retur convenționale, în timp ce aranjamentele de retur de tip V pot oferi suport suplimentar pentru urmărirea curelei.
Rolă HDPE anticorozivă
Carcasa HDPE nu ruginește ca oțelul carbon convențional și oferă rezistență la stropii de sare, umiditate și medii chimice selectate. Este potrivit pentru terminale de coastă, uzine chimice și alte medii de operare corozive.
Rolă de auto-curățare în spirală
Suprafața rolei elicoidale ajută la îndepărtarea argilei lipicioase, a nisipului umed și a altor materiale care pot adera la centură. Acest design poate reduce acumularea de material în jurul rolei și poate reduce riscul de blocare a rolelor în aplicațiile de transport umed.

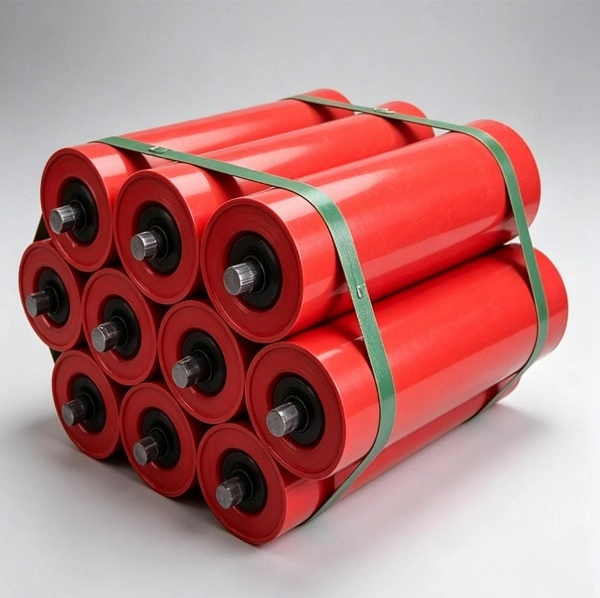

Materiale și structură cu role
YUFENG selectează carcasa rolei, arborele, lagărul și componentele de etanșare în funcție de sarcina așteptată și de mediul de operare. Combinația acestor componente determină rezistența la rulare a rolei, performanța de etanșare și durata de viață.
Carcasă cu role
Rolele din oțel carbon pot folosi tub de oțel Q235, în timp ce rolele HDPE folosesc material HDPE virgin. Construcția din oțel inoxidabil 304 este disponibilă și pentru aplicații care necesită rezistență suplimentară la coroziune.
Axul rolei
Arborele solid din oțel trasat la rece 45# este utilizat pentru construcții standard pentru sarcini grele. Arborele solid oferă rezistență la îndoire și deformare la încărcare continuă.
Rulment
Rulmenții cu bile adânci cu joc C3 sunt utilizați pentru a susține o rotație lină. Rulmenții autohtoni de înaltă precizie și rulmenții importați SKF sau FAG pot fi selectați în funcție de cerințele proiectului.
Sistem de etanșare
Rola poate folosi o structură labirint de nailon multicanal combinată cu etanșări de contact din cauciuc. Aranjamentul de etanșare este conceput pentru a reduce intrarea prafului și a apei în cavitatea rulmentului și a reține grăsimea lubrifiantă în jurul rulmentului.
Opțiuni personalizate de role
Diferite proiecte de transportoare necesită dimensiuni și configurații diferite ale rolelor. YUFENG poate personaliza rola în funcție de lățimea benzii, dimensiunile cadrului, caracteristicile materialului și condițiile de mediu.
Materialul carcasei
Opțiunile disponibile includ oțel carbon Q235, HDPE și oțel inoxidabil 304 pentru diferite cerințe de încărcare și coroziune.
Tratament de suprafață
Opțiunile de suprafață includ acoperirea cu pulbere electrostatică, galvanizarea la cald și acoperirea completă cu PU. Tratamentul adecvat poate fi selectat în funcție de coroziune, impact și cerințele de service.
Structura de etanșare
Structurile de etanșare labirint dublu și triplu compozit sunt disponibile pentru aplicații cu diferite niveluri de expunere la praf și apă.
Configurația rulmenților
Rulmenții autohtoni de înaltă precizie sau rulmenții importați SKF/FAG C3 pot fi specificați în funcție de performanța de operare necesară și de bugetul proiectului.
Condiții speciale de muncă
Configurațiile de role cu temperatură scăzută, ignifuge și antistatice pot fi furnizate pentru minerit subteran specializat și alte medii solicitante.
Accesorii de sprijin
YUFENG poate furniza, de asemenea, suporturi de role și cadre de susținere potrivite conform structurii transportorului, simplificând potrivirea componentelor în timpul instalării sistemului.
Performanța rolelor pentru funcționare continuă
Rolele transportoare funcționează continuu în timp ce banda rulează, astfel încât protecția rulmenților, rezistența la rotație și concentricitatea sunt considerații importante pentru achiziție. YUFENG utilizează procese de prelucrare și asamblare controlate pentru a menține o geometrie constantă a rolelor și performanța de rulare.
| Element de performanță | Cerință standard | Standard de testare |
|---|---|---|
| Coeficient de rezistență la rotație | ≤0,008 | ISO 15365 |
| Grad de intrare praf și apă | IP65 | Standard de testare IP |
| Durata de viață nominală a sarcinii | ≥30.000 de ore de lucru | Test de îmbătrânire accelerată din fabrică |
| Concentricitatea carcasei rolei | ≤0,5 mm | Testul indicatorului cu cadran |
| Timp anti-îmbătrânire | ≥5.000 h test la temperatură ridicată | Test intern de laborator |
| Capacitatea de sarcină statică axială | Sarcina nominală de 1,5 ori fără deformare | Test de presiune statică |
Performanța reală depinde de diametrul rolei, grosimea carcasei, selecția rulmenților, sarcina, viteza benzii și mediul de operare. Datele de testare din fabrică pot fi furnizate în funcție de configurația rolei selectată.

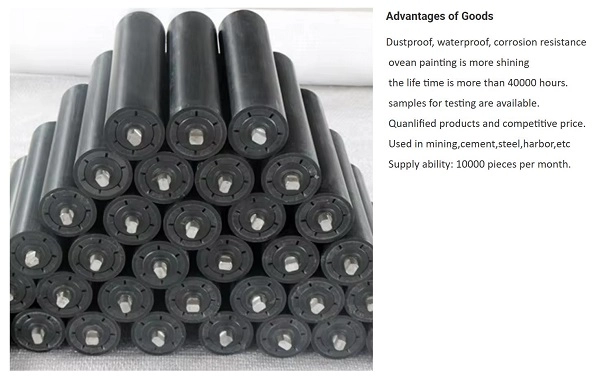

Controlul calității și standardele de producție
Rolele transportoare YUFENG sunt fabricate în conformitate cu cerințele aplicabile ale echipamentelor transportoare și standardele internaționale și naționale relevante, inclusiv CEMA, GB/T 10595 și ISO 15365. Produsele miniere și de export aplicabile pot fi, de asemenea, furnizate cu documentația corespunzătoare de inspecție și certificare.
Documentația de calitate disponibilă poate include certificarea de management al calității ISO 9001, documentația CE, rapoartele de inspecție a materiilor prime SGS, documentația de testare a siguranței minelor de cărbune și rapoartele de testare a rezistenței la rotație din fabrică și a duratei de viață, în funcție de configurația rolelor și de piața de destinație.
Inspecția materiilor prime înainte de asamblare
Fiabilitatea rolei depinde în mare măsură de calitatea tubului de oțel, a arborelui, a lagărului și a componentelor de etanșare. YUFENG inspectează materialele primite înainte de a intra în procesul de asamblare pentru a reduce riscul de defecțiune prematură a rulmentului, deformarea arborelui și defecte ale carcasei.
Inspecția țevilor de oțel
Tuburile de oțel sunt verificate pentru consistența dimensională și calitatea structurală. Tuburile inferioare cu pereți subțiri sau neadecvate reciclate nu sunt acceptate pentru producția standard de role grele.
Inspecția arborelui
Arborii plini sunt inspectați pentru dimensiuni și precizie de prelucrare pentru a menține poziționarea corectă a rulmentului și concentricitatea rolelor.
Inspecția rulmenților
Rulmenții sunt verificați pentru caracteristicile de rotație și cerințele de performanță aplicabile înainte de asamblare.
Inspecție de montaj
Rolele terminate sunt supuse rezistenței la rotație și testelor de eșantionare aferente înainte de lansare. Acest lucru ajută la identificarea rezistenței anormale la funcționare, a problemelor de etanșare sau a abaterilor de asamblare înainte de expediere.
Aplicații în transportul de materiale în vrac
YUFENG Roller este proiectat pentru sistemele de transport cu bandă utilizate în industriile în care este necesară manipularea continuă a materialelor în vrac. Tipul de role și materialul sunt selectate în funcție de mediul de transport și structura benzii.

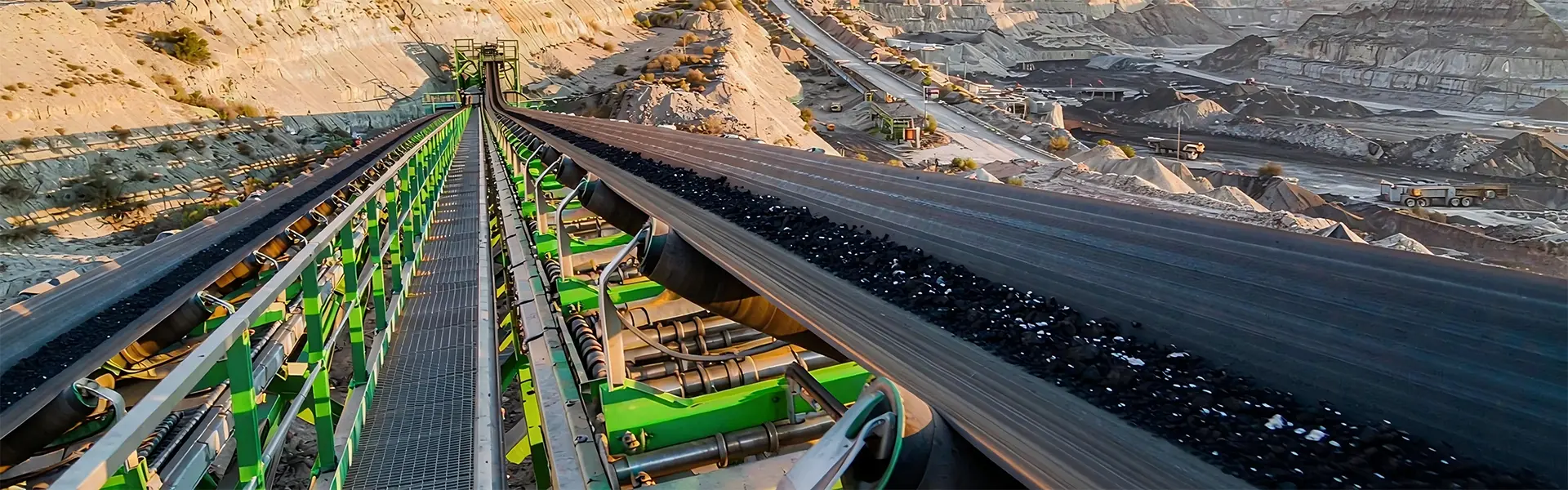

Exploatare miniere și cariere
Rolele de jgheab din oțel carbon, rolele de impact și rolele de auto-aliniere sunt utilizate pentru sistemele de transport de cărbune, minereu, calcar și agregate cu sarcini grele și impact mare al materialului.
Ciment si materiale de constructii
Rolele suportă transportul continuu al calcarului, clincherului, nisipului, pietrișului și a altor materiale abrazive pe liniile de concasare și producție de ciment.
Porturi și terminale în vrac
Rolele anticorozive HDPE pot fi selectate pentru mediile de coastă în care umiditatea și pulverizarea sărată pot accelera coroziunea componentelor convenționale din oțel.
Uzinele Chimice
Construcțiile cu role din HDPE sau din oțel inoxidabil pot fi luate în considerare acolo unde componentele transportoarelor sunt expuse la umiditate sau la anumite medii chimice corozive.
Centrale electrice și industriale
Rolele de oțel rezistente și rolele de impact pot suporta cărbune, cenușă, zgură și alte sisteme de transport de materiale în vrac, în funcție de temperatură și de caracteristicile materialului.
Instalare și înlocuire role
Rolele transportoare YUFENG utilizează o structură practică de arbore și suport care permite instalarea și înlocuirea de rutină fără modificări complexe ale cadrului transportorului.
Instalare transportoare nouă
Suporturile de suport al rolelor sunt fixate pe cadrul transportorului în funcție de distanța de proiectare. Arborele rolelor sunt apoi aliniate cu orificiile de montare ale suportului și fixate cu știfturile sau șuruburile specificate. Rola finalizată ar trebui să se rotească liber, fără rezistență anormală.
Înlocuire rolă uzată
Transportorul trebuie oprit și izolat de sursa de alimentare înainte de întreținere. După îndepărtarea componentelor de blocare a arborelui, rola deteriorată poate fi îndepărtată și înlocuită cu o unitate nouă. Rotația trebuie verificată înainte ca transportorul să fie readus în funcțiune.
Dispunerea rolelor de impact
Pentru zonele de încărcare a concasoarelor, trei până la cinci grupuri de role de impact din PU pot fi aranjate la aproximativ 5 m de punctul de încărcare pentru a distribui forțele de impact și a reduce deteriorarea concentrată a centurii.
Produse potrivite pentru sistemele transportoare
YUFENG furnizează role împreună cu alte componente de manipulare a materialelor în vrac pentru proiecte care necesită achiziții coordonate. Produsele potrivite pot fi selectate în funcție de același design al transportorului și condiții de funcționare.
Seria benzi transportoare
Benzile disponibile includ benzi transportoare din țesătură, benzi transportoare cu cablu de oțel, benzi transportoare pe pereți laterali, benzi transportoare pentru țevi, benzi cu model și benzi cu partea superioară.
Accesorii pentru role
Suporturile și suporturile de suport pentru jgheab, retur, auto-aliniere și impact pot fi furnizate în funcție de configurația cadrului transportorului.
Accesorii din cauciuc
Pentru instalarea și întreținerea transportoarelor sunt disponibile foi de cauciuc rezistente la uzură, plinte transportoare, adezivi de reparații și materiale de patch-uri.
Produse pentru conducte HDPE
Țevile de apă HDPE și țevile de dragă pot fi furnizate pentru cerințele auxiliare de transport de fluide în proiecte miniere și industriale.
Procesare personalizată
Diametrul rolei, grosimea peretelui, dimensiunile arborelui și structura de etanșare pot fi ajustate în funcție de desenele clientului și cerințele condițiilor de lucru.

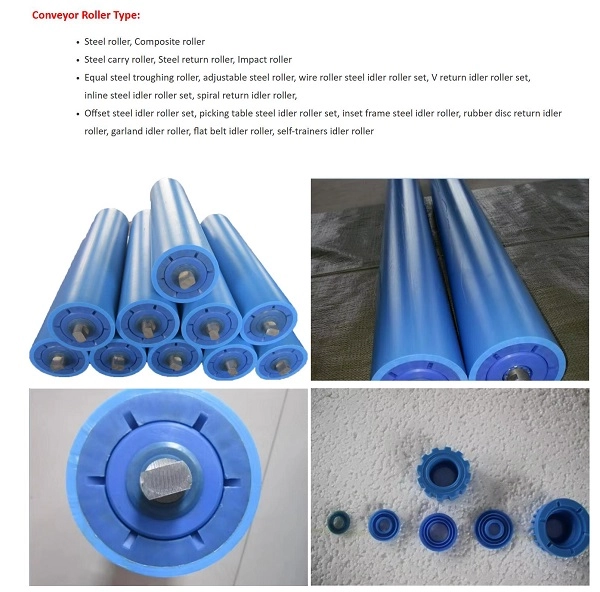

Ambalare pentru expediere internațională
YUFENG utilizează diferite structuri de ambalare în funcție de diametrul rolei, greutatea și materialul pentru a reduce coliziunea, umiditatea și deteriorarea suprafeței în timpul transportului.
Role de diametru mic
Rolele de 76, 89 și 108 mm pot fi împachetate cu sârmă de oțel, prevăzute cu capace de protecție la ambele capete ale arborelui și ambalate în cutii de lemn.
Role de diametru mare
Rolele grele de 168, 194 și 219 mm pot fi aranjate pe paleți din lemn, învelite cu folie de plastic de protecție și asigurate pentru transportul containerelor.
Role HDPE
Rolele HDPE pot fi separate cu materiale de amortizare pentru a reduce coliziunea și deformarea suprafeței în timpul manipulării.
Cerințe de depozitare
Rolele trebuie depozitate orizontal pe paleți cu o înălțime recomandată de stivuire de cel mult 1,2 m. Depozitarea în aer liber trebuie să folosească un acoperiș impermeabil și să evite expunerea prelungită la ploaie și lumina directă a soarelui.
Cum să selectați ruloul transportor corect
Pentru o selecție precisă a rolelor, cumpărătorii ar trebui să furnizeze lățimea benzii transportoare potrivite, diametrul exterior al rolei, tipul rolei, mediul de lucru, caracteristicile materialului și cantitatea de comandă. Pentru aplicațiile de impact, dimensiunea materialului bulgărelor și înălțimea de încărcare sunt, de asemenea, importante deoarece determină capacitatea necesară de absorbție a impactului.
YUFENG poate recomanda o configurație adecvată a rolelor pe baza acestor parametri de funcționare și poate oferi o cotație din fabrică conform specificațiilor confirmate.
Suport pentru fabricarea rolelor YUFENG
YUFENG produce role industriale și componente aferente de manipulare a materialelor în vrac pentru minerit, ciment, port, produse chimice și alte aplicații de transport. Gama de produse acoperă role standard din oțel, role HDPE, role de impact PU și configurații de role specializate pentru diferite structuri de transport.
Pentru comenzile în vrac, YUFENG oferă confirmarea specificațiilor, procesarea personalizată, inspecția materiilor prime, testarea în fabrică, ambalarea de export și suport tehnic. Rolele transportoare pot fi, de asemenea, furnizate împreună cu benzi transportoare, suporturi, accesorii din cauciuc și produse pentru conducte HDPE pentru achiziția coordonată a proiectelor.
Solicitați o cotație pentru role
Pentru a primi o cotație exactă, vă rugăm să furnizați lățimea benzii transportoare potrivite, diametrul exterior al rolei, tipul rolei, cum ar fi jgheab, impact, auto-aliniere sau retur, mediul de lucru, cantitatea totală și portul de destinație. Dacă sunt disponibile, desenele cadrului transportorului sau dimensiunile rolelor existente pot fi, de asemenea, furnizate pentru potrivirea specificațiilor.
Informații globale de contact YUFENG
E-mail: jayce@yuphengbelt.com
WhatsApp / WeChat / Mobil: +86 15318787602
Adresa fabricii:Satul Xiagou, ETDZ, Qingdao, Shandong, China
- View as

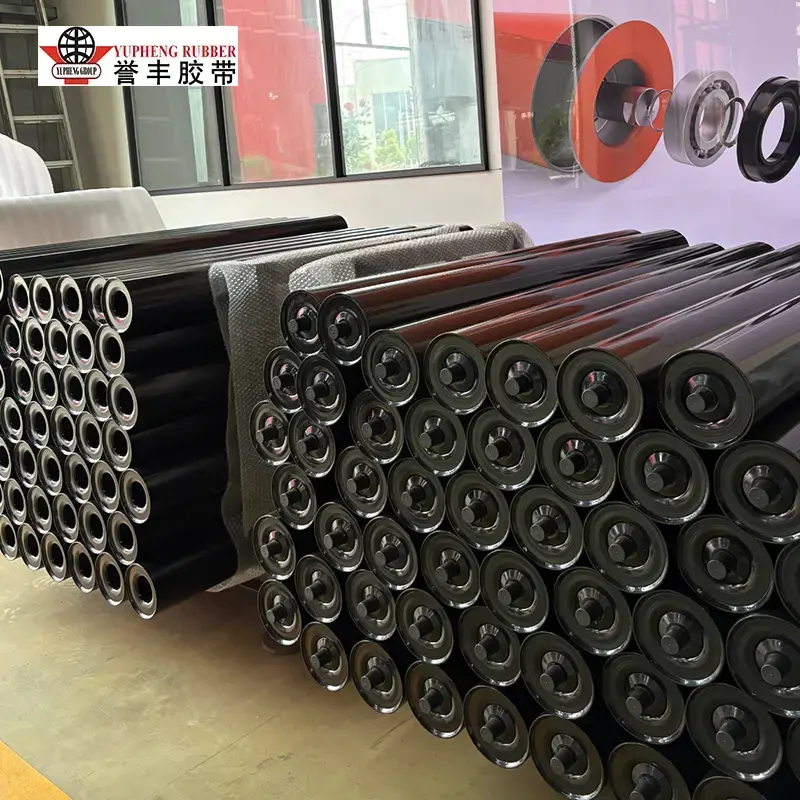

Rolă de rulare pentru jgheab
Construit pentru transportul greu de materiale în vrac, YUFENG Troughing Idler Roller oferă un suport stabil al benzii și transportul sarcinii pentru sistemele de transport minier, termice, ciment, cereale și port. Fabricat conform standardelor CEMA, ISO și MT/T 821, are etanșare labirint multistrat pentru a proteja rulmenții de praf, apă și nămol. Disponibil în unghiuri de jgheab de 20°, 35° și 45° pentru cerințe personalizate de transport.

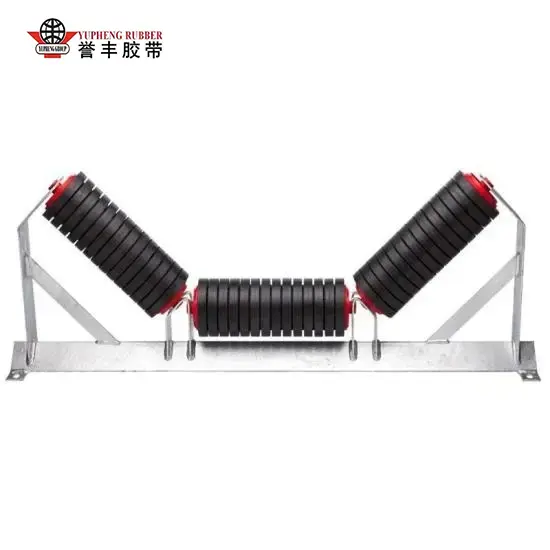

Rolă de rulare pentru jgheab de lungime egală
Suportul simetric cu trei role face ca rola rulantă pentru jgheab cu lungime egală YUFENG să fie o soluție de transport fiabilă pentru transportoarele de materiale în vrac. Proiectat pentru minerit, energie termică, ciment, cereale și aplicații portuare, are etanșare labirint multistrat pentru a proteja rulmenții interni de praf, apă și nămol. Disponibil cu unghiuri de jgheab de 20°, 35° și 45° pentru transport stabil, de mare capacitate.

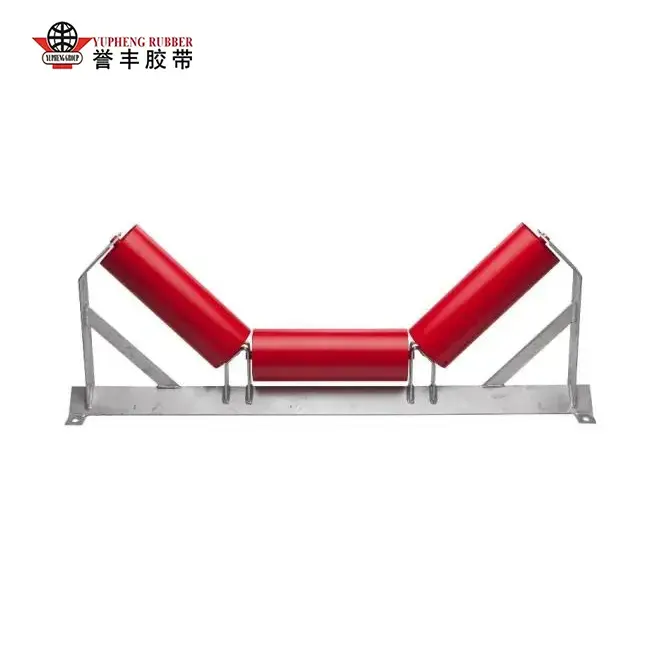

Rolă rulantă pentru jgheab pentru sarcini grele
Proiectat pentru transportul de materiale în vrac de mare tonaj, ruloul rulant YUFENG Heavy Duty Troughing include un cadru de rulment cu 3 role ranforsat și un sistem avansat de etanșare pentru medii dure de minerit, energie, ciment și port. Cu opțiuni de unghi de 20°, 30°, 35° și 45°, suportă o capacitate de transport mai mare, reducând în același timp scurgerile de material și protejând rulmenții de praf, nămol, ceață de sare și expunerea la căldură.

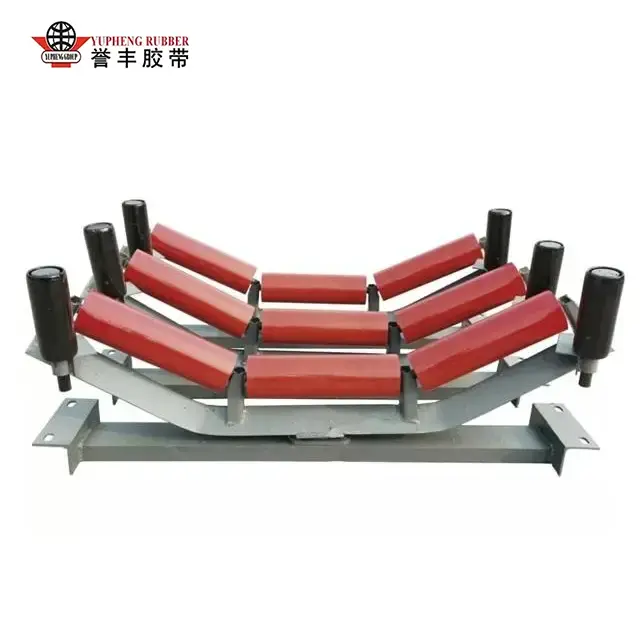

Rolă de rulare pentru jgheab cu auto-aliniere
