Rolă de rulare pentru jgheab de lungime egală

Distribuția echilibrată a încărcăturii este avantajul principal al rolei de rulare pentru jgheab de lungime egală YUFENG. Disponibil în diametre de 89–159 mm pentru lățimi de curele de 400–2400 mm, cele trei role de lungime egală oferă suport simetric al centurii și ajută la reducerea uzurii inegale a marginilor și scurgerea materialului. Fiecare unitate este supusă testelor de rotație, impact, coroziune și etanșare, având disponibile desene CAD și teste de mostre.

Definiția produsului și procesul complet de producție YUFENG

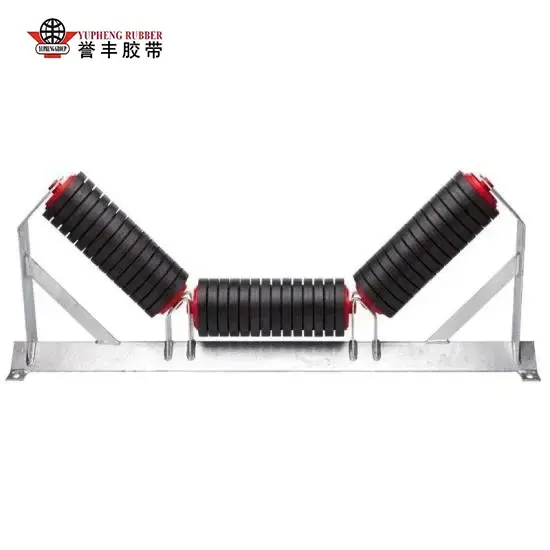

1. Structura de rulare a jgheaburilor de lungime egală

YUFENG Equal-Length Troughing Idler constă din trei role cu aceeași lungime și diametru montate pe un suport de ștanțare integrat. O rolă centrală orizontală și două role laterale înclinate simetrice formează un profil de transport concav echilibrat pentru transportul stabil de material în vrac.

În comparație cu rolele de jgheab cu lungime inegală care utilizează role cu aripi mai scurte, designul cu lungime egală oferă un sprijin mai consistent pe banda transportoare. Acest lucru ajută la distribuirea mai uniformă a sarcinii și reduce stresul localizat, uzura neuniformă a curelei și potențiala deviație a curelei cauzată de dimensiunile inconsecvente ale rolei.

2. Construcție întărită pentru funcționare grea

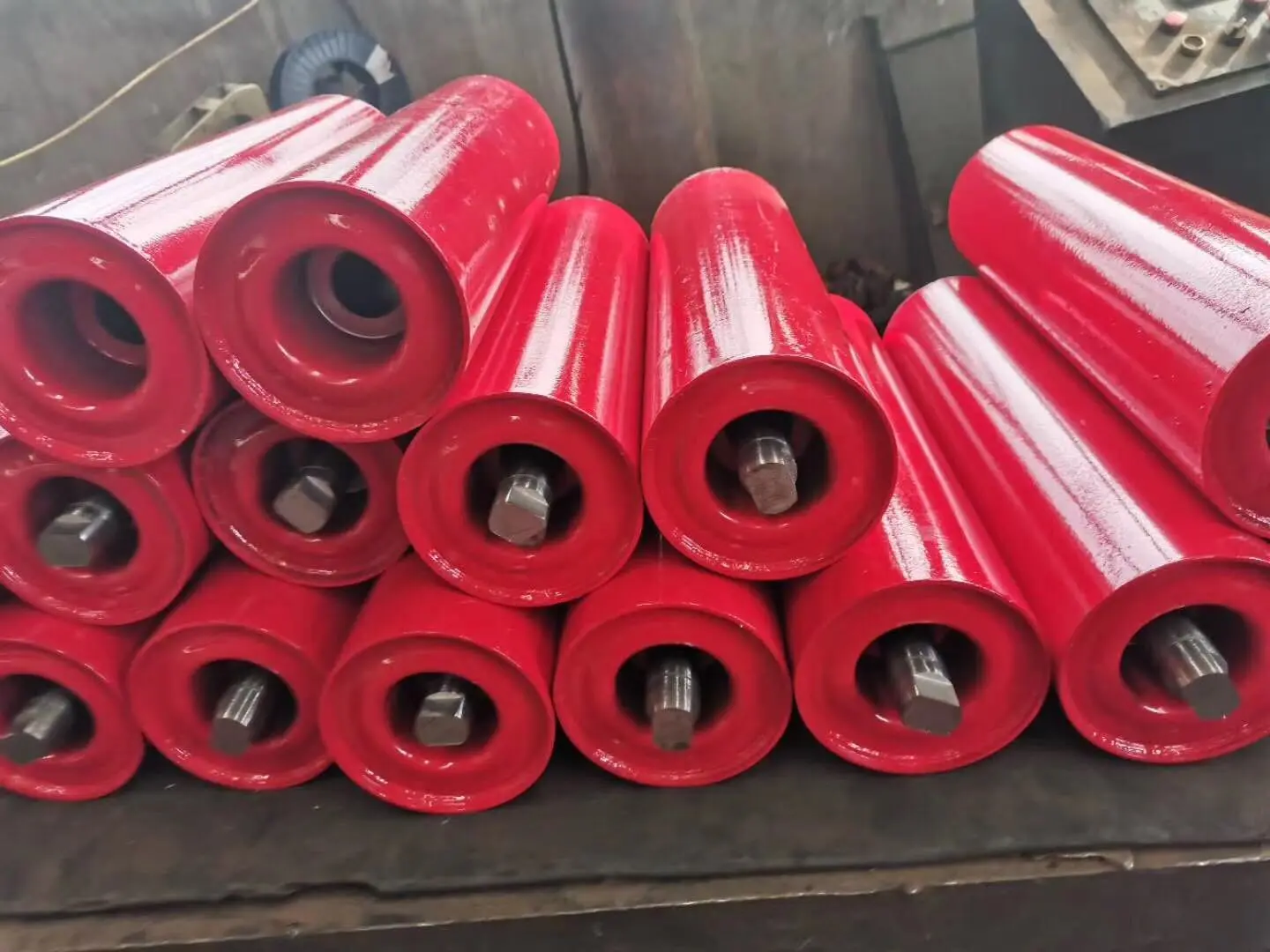

YUFENG utilizează tuburi din oțel cu pereți groși fără sudură Q235, arbori integrali din oțel carbon solid, suporturi armate ștanțate la rece și garnituri de ulei duble compozite labirint multistrat. Tăierea CNC, sudura protejată cu gaz și acoperirea electrostatică anti-rugină la temperatură înaltă sunt aplicate pentru a îmbunătăți acuratețea dimensională, rezistența structurală și rezistența la coroziune.

În timp ce unele roți de rulare cu costuri reduse folosesc tuburi cu pereți subțiri de 2,0–2,5 mm care se pot deforma la sarcini grele prelungite, rulourile pentru jgheab cu lungime egală YUFENG folosesc tuburi de oțel fără sudură de 3,5 mm grosime. Rulmenții de înaltă precizie dublu-etanșați din seriile 6204, 6205 și 6306 sunt disponibili în funcție de cerințele de sarcină.

3. Rotație de precizie și performanță stabilă de rulare

Deplasarea radială a fiecărei role este controlată cu 0,5 mm, în timp ce rezistența statică la rotație este menținută la aproximativ 1,5–2,5 N. Aceste comenzi de fabricație ajută la obținerea unei rotații lină, frecare scăzută și zgomot de funcționare redus în timpul transportului continuu.

Structura ranforsată este potrivită pentru medii solicitante care implică concentrație ridicată de praf, umiditate ridicată, stropire de nămol mineral și expunere ușoară la acid sau alcali, oferind un suport stabil pentru funcționarea pe termen lung a transportorului.

4. Materiale personalizate pentru diferite aplicații

În plus față de rolele standard de jgheab de lungime egală din oțel, YUFENG oferă configurații specializate, inclusiv role rezistente la uzură cu cauciuc, role anticorozive din polimer UHMWPE și opțiuni de arbore din oțel inoxidabil.

Aceste configurații pot fi selectate în funcție de abrazibilitatea materialului, condițiile de coroziune, expunerea la umiditate și cerințele transportorului. Toate materiile prime primite sunt supuse compoziției chimice și inspecțiilor de rezistență mecanică înainte de a intra în producție pentru a menține o calitate constantă a producției.

Date autentice de testare pe teren pe termen lung

1. Test de șase luni pentru mine de cărbune subteran

Echipa tehnică YUFENG a efectuat un test de funcționare neîntrerupt pe teren pe o perioadă de 6 luni a rolei de rulare cu jgheab de lungime egală într-o mină de cărbune subterană pentru a evalua performanța sa pe termen lung în condiții de transport solicitante. Testul a acoperit funcționarea continuă, sarcina lagărului, durabilitatea etanșării, protecția curelei și controlul scurgerii materialelor.

Mediu de testare:Drum subteran al minei de cărbune cu concentrație de praf ≥1200 mg/m³, temperatură ambientală cuprinsă între -10°C și +65°C și operațiune de transport continuă de 24 de ore.

Sarcina rulmentului cu un singur grup:Până la 2.800 kg, manipulând cărbune brut, gangă și materiale în vrac amestecate.

2. Rezultate verificate de performanță

Durata de viata:Rolele de rulare de testare au acumulat 32.600 de ore de funcționare stabilă, cu o durată de viață înregistrată de 3-5 ori mai mare decât rotoarele obișnuite cu pereți subțiri de lungime inegală utilizate pentru comparație.

Durabilitate de etanșare:După 30 de zile consecutive de testare a pulverizării cu apă și praf de înaltă presiune, toate probele de testare au arătat zero blocare a rulmentului și zero scurgeri interne de lubrifiant.

Protectie centura:Structura echilibrată a rolelor de lungime egală ajută la reducerea frecării unilaterale a marginilor dintre banda transportoare și role, extinzând ciclul general de înlocuire a benzii cu până la 40% în condițiile testate.

Deversarea materialului:Cu un unghi standard de jgheab de 35°, sistemul de rulare de lungime egală testat a atins o rată măsurată de scurgere de 0,48%, în comparație cu 3,2% pentru rolele paralele plate și rolele de jgheab de lungime inegală sub același volum de transport.

Clasificare completă a produsului și parametri tehnici

1. Rolă de rulare standard cu 3 role de lungime egală

O configurație de uz general pentru minerit, ciment, cereale și alte sisteme de transport de materiale în vrac. Unghiurile standard ale jgheabului includ 20°, 30°, 35° și 45°.

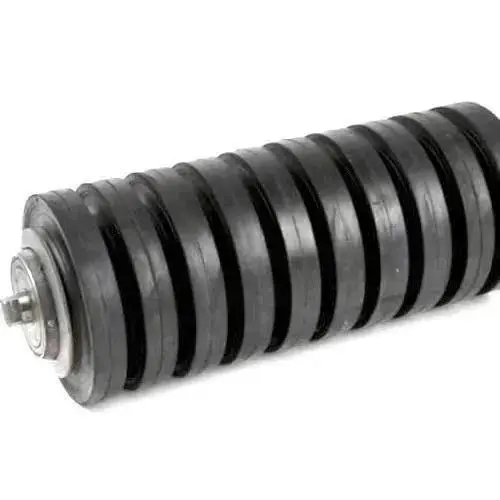

2. Răspunsător pentru jgheab tampon de impact cu lungime egală

Proiectate pentru punctele de încărcare și de alimentare cu materiale, aceste role sunt dotate cu întindere groasă de cauciuc pentru a absorbi impactul din căderea minereului și pentru a reduce impactul direct asupra benzii transportoare și a structurii rolelor.

3. Răspunsoare de jgheab cu autoaliniere automată de lungime egală

Echipat cu o structură de suport pentru corectarea abaterii pentru a ajuta la ghidarea benzii transportoare înapoi spre poziția normală de funcționare, reducând abraziunea marginilor și deteriorarea potențială a benzii.

4. UHMWPE, anti-coroziune, cu lungime egală

Utilizează un corp de role din polimer UHMWPE cu opțiuni de arbore din oțel inoxidabil pentru medii corozive, cum ar fi fabricile chimice, curțile de sare și instalațiile de tratare a apelor uzate expuse la ceață acidă, alcaline sau sărate.

Tabelul parametrilor tehnici standard

Cazuri reale de proiecte ale clienților la nivel global

1. Proiectul de exploatare a cărbunelui în cariera deschisă din Mongolia

Un sistem de transport de cărbune de peste 12 km cu o bandă de 1.200 mm lățime și o capacitate de transport proiectată de 2.000 de tone pe oră a suferit anterior defecțiuni premature cu role de lungime inegală după aproximativ 6.000 de ore de funcționare.

YUFENG a furnizat etanșare ranforsată la 35° personalizată, roți de ghidaj cu lungime egală, cu pereți îngroșați ai tubului și etanșare labirint îmbunătățită. După 18 luni de funcționare continuă în exterior, proiectul a înregistrat zero înlocuire a rolelor și zero raportate defecțiuni ale rolelor, în timp ce costurile lunare cu forța de muncă de întreținere au fost reduse cu aproximativ 65%.

2. Terminalul de descărcare a minereurilor de coastă din Asia de Sud-Est

Proiectul a implicat descărcarea continuă în aer liber a navelor și transportul în curte sub coroziune severă de ceață de sare de coastă. YUFENG a furnizat UHMWPE anti-coroziune jgheab de lungime egală cu arbori interni din oțel inoxidabil.

După doi ani de funcționare continuă, rolele furnizate nu au prezentat nicio defecțiune cauzată de rugină sau blocare a rulmenților, oferind un suport de încredere pentru manipularea pe termen lung a materialelor în vrac de coastă.

3. Linie de producție internă de clincher de ciment

O linie de producție de clincher de ciment cu o capacitate zilnică de 5.000 de tone necesita role pentru transportul cenușii la temperaturi ridicate și transportul agregatelor foarte abrazive. YUFENG a furnizat dispozitive de ghidare pentru jgheab de impact cu lungime egală cu cauciuc pentru a reduce impactul și contactul abraziv dintre materialul transportat, role și banda transportoare.

Configurația personalizată rezistentă la impact ajută la protejarea suprafeței benzii transportoare, reduce uzura anormală și extinde ciclul de funcționare al sistemului de transport.

Avantajele competitive de bază față de operatorii obișnuiți de piață cu lungime inegală

Scenarii industriale aplicabile

Rola de rulare pentru jgheab de lungime egală YUFENG este proiectată pentru sistemele de transport de materiale în vrac care necesită o distribuție echilibrată a sarcinii, suport stabil al curelei și funcționare fiabilă pe termen lung. Pot fi selectate diferite materiale și configurații pentru role în funcție de mediul de lucru.

1. Industria minieră

Potrivit pentru minele de cărbune deschise, minereu de fier subteran, minereu de aur și sisteme de transport de bauxită, care sprijină transportul pe distanțe lungi de materiale grele în vrac în condiții de operare solicitante.

2. Centrale termice

Folosit pentru liniile de alimentare cu cărbune, transportul materialului de desulfurare a calcarului și sistemele de transport cenușă și zgură din cazan. Structura întărită a rolelor permite manipularea continuă a materialelor în vrac.

3. Industria materialelor de constructii

Potrivit pentru fabrici de ciment, cariere de nisip și piatră agregate, linii de prelucrare a pietrișului și alte aplicații care implică materiale abrazive în vrac și transport continuu.

4. Porturi și terminale de mărfuri în vrac

Proiectat pentru cărbune, minereu de fier, cereale și sisteme chimice de încărcare, descărcare și transport de mărfuri în vrac. Pot fi selectate diferite materiale pentru role și configurații de etanșare pentru medii exterioare și cu umiditate ridicată.

5. Producția de produse chimice și de sare

Rolele de ghidaj UHMWPE anticorozive de lungime egală sunt disponibile pentru aplicații expuse la acid, alcali, ceață de sare și alte condiții corozive, inclusiv fabrici chimice, unități de producție de sare și sisteme aferente de manipulare a materialelor.

6. Industria de prelucrare a cerealelor

Opțiunile de role cu uzură redusă și de calitate alimentară sunt potrivite pentru grâu, porumb, orez și alte sisteme de depozitare și transport a materialelor agricole în vrac, oferind o rotație lină și un suport stabil al benzii.

Puterea profesională din fabrică și asigurarea calității

YUFENG operează un atelier de producție automatizat standardizat de 20.000 m², echipat cu mai mult de 50 de seturi de echipamente de prelucrare de precizie CNC. Cu o capacitate de producție lunară de până la 80.000 de rulouri transportoare și 15 ani de experiență de producție dedicată, ne concentrăm pe soluții fiabile cu role pentru minerit, ciment, porturi, generare de energie, agricultură și alte industrii de transport în vrac.

1. Capacitatea de producție

Sistemul nostru de producție integrează prelucrarea de precizie CNC, fabricarea tuburilor cu role, prelucrarea arborelui, sudarea, asamblarea rulmenților, etanșarea și tratarea suprafeței. Capacitatea de producție acceptă atât comenzi standard de role, cât și specificații personalizate pentru proiecte de transport la scară largă.

2. Certificari de calitate și conformitate

Produsele noastre cu role sunt fabricate conform unui sistem de management al calității controlat și acceptă cerințele ISO 9001, MT/T 821 și CE. Rapoartele de audit ale fabricii de la terți și documentele de testare a performanței produselor pot fi furnizate pentru proiectele clienților calificați.

3. Controlul calității în cinci etape

Procesul nostru de control al calității acoperă inspecția de intrare a materiilor prime, testarea rezistenței la sudare semifabricate, testarea rezistenței la rotația rolelor finite, simularea îmbătrânirii etanșării și inspecția finală a ambalajului. Acest sistem de inspecție în mai multe etape ajută la menținerea acurateței dimensionale consecvente, a performanței de etanșare și a stabilității rotative în loturile de producție.

4. Inginerie CAD și suport tehnic

YUFENG oferă desene de inginerie CAD gratuite pentru potrivirea proiectelor, confirmarea instalării și verificarea structurii transportoarelor. Echipa noastră tehnică poate recomanda diametrul rolei, unghiul jgheabului, configurația rulmentului și dimensiunile suportului adecvate în funcție de lățimea benzii și condițiile de transport.

5. Serviciu de producție de probă și personalizat

Comenzile de probă mici pot fi acceptate cu livrarea mostrelor în aproximativ 7 zile, în funcție de specificațiile produsului. Comenzile standard de producție în masă necesită, în general, 15-20 de zile, în timp ce specificațiile personalizate sunt programate în funcție de cerințele proiectului și de complexitatea producției.

6. Asistență globală post-vânzare

YUFENG oferă îndrumare tehnică de la distanță pentru selectarea, instalarea și operarea rolelor. Pentru proiectele industriale calificate la scară largă în străinătate, putem oferi, de asemenea, asistență la fața locului pentru a ajuta clienții să obțină performanțe fiabile ale transportoarelor.

Conversie

Sunteți în căutarea unei role cu durată lungă de viață și cu întreținere redusă pentru a vă îmbunătăți sistemul de transport în vrac și pentru a reduce costurile de funcționare pe termen lung? Contactați echipa noastră de inginerie profesionistă chiar acum pentru a aplica pentru mostre gratuite de produse, pentru a obține desene tehnice personalizate și lista de prețuri cu ridicata directă din fabrică! Oferim o soluție unică de potrivire a componentelor transportoarelor pentru toate cerințele proiectului dvs. de manipulare a materialelor.

Secțiunea de întrebări frecvente

1. Î: Care sunt avantajele de bază ale rolei noastre de rulare cu jgheab de lungime egală față de rolele de lungime inegală?

R: Cele trei role identice cu lungime egală realizează o distribuție complet echilibrată a sarcinii, elimină solicitarea unilaterală a benzii și abraziunea marginilor, reduc scurgerea materialului și prelungesc foarte mult durata de viață a benzii transportoare. 35° este cel mai universal unghi standard potrivit pentru majoritatea proiectelor industriale de minerit și ciment. Tipul cu unghi de lumină de 20° se potrivește transportului de cereale cu încărcătură ușoară, în timp ce modelul cu jgheab adânc de 45° este proiectat pentru transportul în vrac de mare capacitate. YUFENG poate regla complet unghiul de înclinare a suportului în funcție de desenul de proiectare a transportorului.

2. Î: Putem furniza rulouri anti-coroziune de lungime egală pentru șantiere de sare și fabrici de producție chimică?

A: Absolut. Oferim trei soluții anticorozive: role de rulare cu lungime egală din polimer nemetal UHMWPE, role de rulare din oțel antirugină acoperite cu cauciuc și rezistente la uzură și role de rulare a arborelui intern personalizate din oțel inoxidabil, care se pot adapta la mediile de lucru corozive pe termen lung cu acid, alcali și ceață de sare.

3. Î: Care sunt cantitatea minimă de comandă și timpul standard de livrare?

 R: Eșantionul de comandă de probă MOQ este de 1 bucată; Comanda formală în vrac MOQ este de 100 de seturi. Specificațiile standard convenționale ale rotorului de lungime egală pot fi livrate în termen de 7 zile lucrătoare, în timp ce rola de rulare pentru jgheab de lungime egală personalizată, nestandard, necesită 15-20 de zile de perioadă de producție.

4. Î: Rolele de rulare cu lungime egală sunt conforme cu standardele internaționale de design industrial?

R: Toate produsele finite respectă pe deplin standardele industriale globale CEMA, ISO, MT/T 821 și DIN, rapoarte oficiale complete de testare sunt atașate pentru vămuirea la export transfrontalier.
