Producător profesionist de role de antrenare și aliniere pentru sisteme de urmărire a benzii transportoare

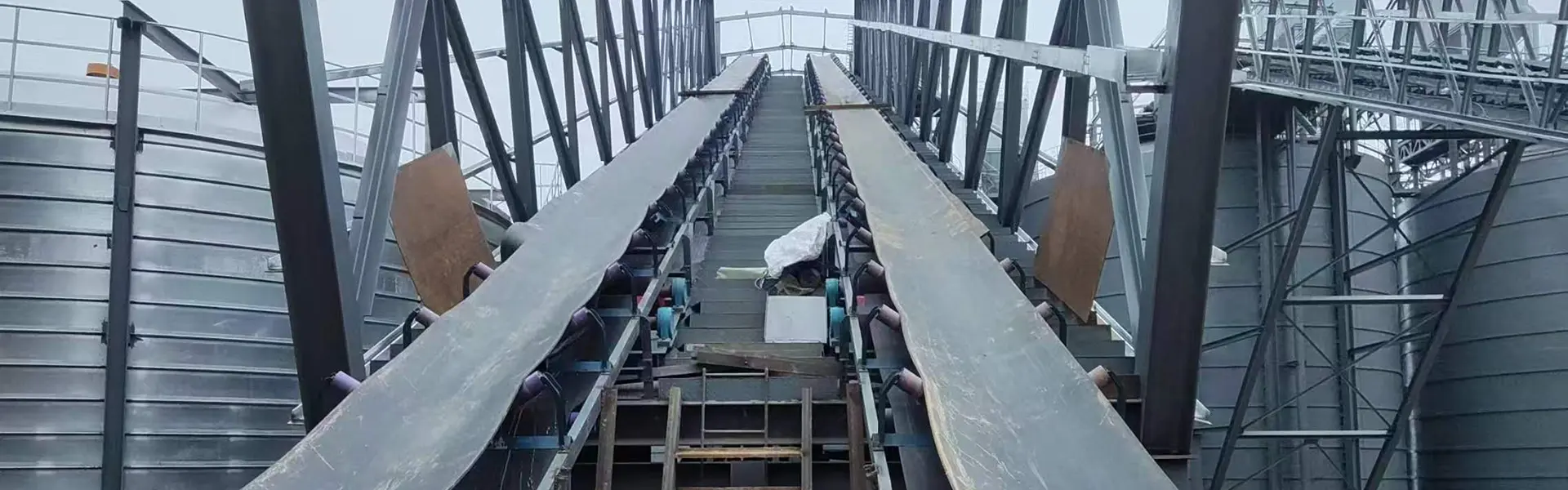

YUFENG Antrenament și aliniere rolă de rulare, cunoscut și sub denumirea de rolă de centrare cu auto-antrenare, rolă de autoaliniere cu frecare sau rolă de ghidare a benzii, este proiectată pentru a ajuta la corectarea abaterii laterale a benzii în timpul funcționării transportorului. Este instalat în principal pe transportoare cu bandă pe distanțe lungi, unde urmărirea continuă a benzii este importantă pentru reducerea scurgerilor de material, uzurii marginilor și mișcarea instabilă a benzii.

Ansamblul rolei constă în mod normal dintr-o rolă de transport principal, role de ghidare verticale și un cadru de sprijin basculant. Când banda transportoare se îndepărtează de linia sa centrală intenționată, rola de ghidare primește forță laterală și determină balansarea cadrului de susținere, generând o forță corectivă care ghidează banda înapoi spre poziția de rulare proiectată.

YUFENG oferă roți de antrenare cu frecare, roți de antrenare conici, roți de aliniere de tip V, configurații galvanizate, versiuni HDPE și construcții speciale cu role de ghidare pentru sisteme de transport minier, ciment, port, chimice și alte materiale în vrac.

Antrenament și aliniere a tipurilor de rulouri

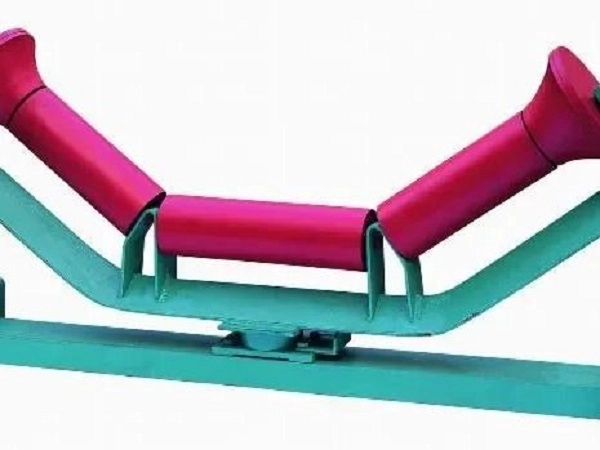

Antrenamentul de frecare Aliniere Idler

Rolul de aliniere pentru antrenament de frecare folosește un cadru de balansare cu role de ghidare laterale pentru a răspunde la mișcarea laterală a curelei. Este utilizat în principal pe secțiunea superioară de transport a transportoarelor pe distanțe lungi și grele, unde trebuie controlată deviația frecventă a benzii.

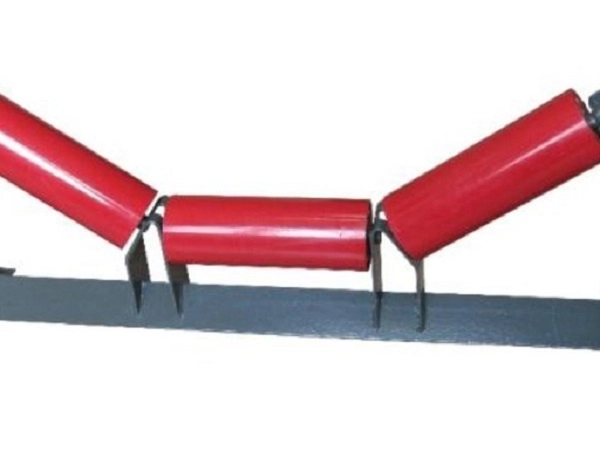

Antrenament conic de aliniere

Rola conică folosește diferențele în viteza suprafeței rolei cauzate de geometria sa conică pentru a oferi un efect de centrare pasiv. Este potrivit pentru sisteme de transport cu încărcătură relativ ușoară, inclusiv echipamente de transport pentru cereale, ambalaje și logistică.

Rolă de aliniere de retur de tip V

Rolul de aliniere de retur de tip V folosește două role dispuse într-o configurație în formă de V pentru a limita mișcarea laterală a curelei de retur goale. Structura sa relativ simplă îl face potrivit pentru secțiunea inferioară de retur a sistemelor de transport convenționale.

Tip role	Caracteristica de bază	Condiție de lucru aplicabilă
Antrenamentul de frecare Aliniere Idler	Corecție cadru de balansare cu răspuns lateral sensibil	Secțiunea superioară de transport și transport greu pe distanțe lungi
Antrenament conic de aliniere	Centrare pasivă prin diferența de viteză a rolei conice	Cereale ușoare, logistică și transport general
Rolă de aliniere de retur de tip V	Structura în formă de V limitează mișcarea curelei de retur	Secțiune de retur inferioară și transport de material uscat

Principiul de urmărire automată a centurii

Detectarea abaterii centurii

Când banda transportoare se mișcă lateral din poziția normală de rulare, marginea benzii intră în contact cu rola de ghidare verticală. Rola de ghidare transferă forța laterală cadrului de susținere.

Mișcarea cadru de balansare

Forța de ghidare determină rotirea întregului ansamblu de aliniere în jurul structurii sale de susținere. Unghiul de balansare este determinat de abaterea centurii și de proiectarea mecanismului de aliniere.

Generarea forței corective

Odată ce cadrul rolei își schimbă orientarea față de bandă, este generată o forță de ghidare inversă pentru a ajuta la deplasarea benzii către linia centrală a transportorului.

Întoarcerea centurii în centru

Pe măsură ce cureaua se deplasează înapoi spre poziția sa normală, forța laterală care acționează asupra rolei de ghidare scade și ansamblul de aliniere revine la poziția sa normală, permițând corectarea continuă a urmăririi în timpul funcționării.

Antrenament și aliniere a configurațiilor Idler

Rolă de antrenament cu frecare cu trei role

Corpul jgheabului cu trei role combinat cu role de ghidare verticale bilaterale este utilizat pentru secțiunile superioare de transport. Poate fi instalat la intervale adecvate pe liniile transportoare de materiale grele pe distanțe lungi pentru a ajuta la controlul abaterii benzii.

Rolă de antrenare conică

Configurația rolei conice asigură centrarea pasivă a curelei prin diferențele de viteză periferică. Este potrivit pentru aplicații cu sarcină ușoară în care este nevoie de un zgomot de rulare mai mic și asistență simplă de urmărire.

Rolă de antrenament de întoarcere de tip V

Structura de tip V susține cureaua de retur goală limitând în același timp mișcarea laterală. Poate fi folosit ca parte a aranjamentului de urmărire a curelei pe partea de retur pe transportoare lungi.

Rol de antrenament galvanizat la cald

Rola și suportul de susținere primesc un tratament galvanizat la cald pentru a îmbunătăți rezistența la coroziune în medii de transport în aer liber, cum ar fi curți deschise, porturi și zone industriale umede.

Ghid de antrenament HDPE Shell

Rola principală folosește o carcasă HDPE, în timp ce componentele de ghidare sunt selectate în funcție de aplicație. Această construcție evită coroziunea convențională a carcasei de oțel și poate fi utilizată în fabrici chimice, zone de coastă și medii cu ceață de sare.

Idler de antrenament antistatic ignifug

Materialele conductoare și ignifuge ale rolelor de ghidare pot fi configurate pentru sistemele de transport aplicabile pentru mine de cărbune subterane în care componentele de urmărire a benzii trebuie să îndeplinească cerințe suplimentare de siguranță.

Specificatii tehnice

Articol	Caietul de sarcini
Diametrul rolei standard	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219 mm
Lățimea centurii asortate	500–2400 mm
Tipuri de aliniere	Frecare / Conic / Retur de tip V
Unghi de balansare	15°–30° pentru configurația standard de antrenament cu frecare
Înălțimea rolei de ghidare	Personalizat
Materialul carcasei	Oțel carbon Q235 / HDPE / Oțel inoxidabil 304
Rulment	Licență internă de înaltă precizie / SKF / FAG C3
Protecție de etanșare	Etanșare labirint dublă / triplă compozită
Tratament de suprafață	Pulverizare electrostatică / Galvanizare la cald / Lagging PU
Aplicație	Exploatare minieră / Ciment / Port / Chimic / Transport de materiale în vrac

Opțiuni de personalizare

Carcasa principală a rolei

YUFENG poate furniza carcase principale din oțel carbon Q235, HDPE și 304 din oțel inoxidabil, în funcție de cerințele de încărcare, coroziune și mediu.

Tratament de suprafață

Opțiunile de pulverizare electrostatică, galvanizare la cald și PU sunt disponibile în funcție de protecția la coroziune necesară, rezistența la uzură și mediul de operare.

Mecanism de balansare

Mecanismul de susținere poate fi configurat ca structură de balansare cu frecare, structură de centrare pasivă conică sau structură de aliniere de retur de tip V în funcție de poziția curelei și cerința de urmărire.

Sistem de etanșare

Structurile de etanșare labirint din nailon compozit dublu sau triplu cu garnituri de contact din cauciuc pot fi selectate pentru a reduce pătrunderea prafului și a apei în cavitatea rulmentului.

Configurația rulmenților

Rulmenții autohtoni de înaltă precizie sau rulmenții importați SKF/FAG C3 pot fi specificați în funcție de condițiile de funcționare a transportorului și de cerințele clienților.

Materiale speciale pentru role de ghidare

Materialele cu role de ghidare la temperaturi scăzute, ignifuge și antistatice pot fi configurate pentru aplicații specializate în mine și în regiunile reci.

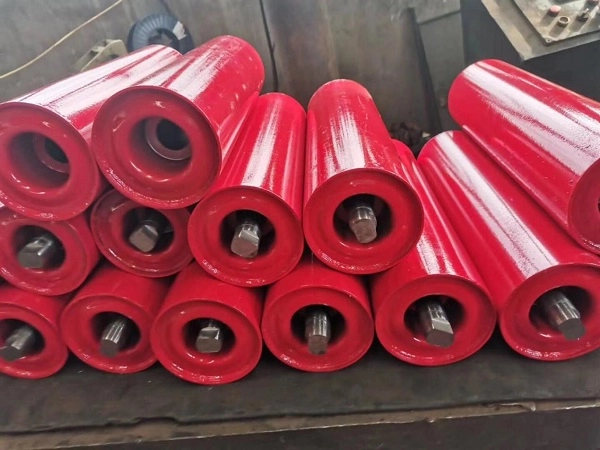

Materii prime și construcție cu role

Carcasa principală a rolei

Rolele standard din oțel folosesc tuburi de oțel ERW de înaltă frecvență Q235, în timp ce configurațiile HDPE folosesc material HDPE virgin. Dimensiunile carcasei și grosimea peretelui pot fi adaptate la sarcina necesară transportorului.

Axul rolei

Oțel rotund solid tras la rece 45# este utilizat pentru arbore în configurații standard, oferind rezistență la îndoire sub sarcini radiale și oscilante.

Stratul exterior al rolei de ghidare

Rolele de ghidare laterale pot folosi cauciuc natural sau material poliuretanic rezistent la uzură pentru a reduce contactul direct direct cu marginea benzii transportoare în timpul corectării urmăririi.

Suport de balansare

Cadrul balansoar poate fi fabricat din tablă de oțel groasă Q235 utilizând procese integrate de ștanțare și sudare pentru a oferi suportul structural necesar pentru mișcări oscilante repetate.

Componente de etanșare

Inele labirint din nailon de înaltă rezistență și inele de etanșare din cauciuc nitril rezistent la intemperii sunt folosite pentru a proteja zona rulmentului împotriva prafului și umidității.

Inspecția materiilor prime

Tuburile, arborii și rulmenții din oțel sunt prelevate pentru rezistența la rotație aplicabilă, precizia dimensională și proprietățile legate de oboseală înainte de a intra în procesul de asamblare. Materialele necalificate sunt respinse.

Indicatori de performanță

Element de performanță	Cerință standard	Standard de testare
Coeficient de rezistență la rotație	≤0,008	ISO 15365
Grad de protecție împotriva prafului și apei	IP65	Standard de testare IP
Durată de viață nominală pentru leagăn	≥30.000 de ore de lucru	Testul de oboseală de leagăn din fabrică
Concentricitatea carcasei rolei	≤0,5 mm	Testul indicatorului cu cadran
Pierdere prin abraziune cauciuc cu role de ghidare	≤1,0 cm³/1,61 km	ISO 4649
Cadru de leagăn Unghi de leagăn liber	15°–30°	Test dedicat fabricii

Performanța reală de urmărire depinde de lățimea benzii, tensiunea benzii, alinierea benzii transportoare, configurația rolelor, încărcarea materialului, poziția de instalare și condițiile de operare.

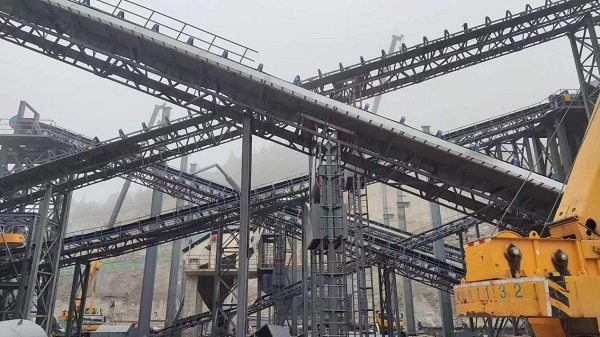

Aplicații în funcție de starea transportorului

Transport de materiale grele pe distanțe lungi

Rolele de aliniere pentru antrenament prin frecare sunt potrivite pentru transportoarele pe distanțe lungi care transportă minereu, cărbune, materii prime de ciment și alte materiale grele în vrac, unde trasarea benzii trebuie menținută în timpul funcționării continue.

Transport de materiale cu încărcătură ușoară

Rolele de antrenare conice pot fi utilizate pentru cereale, produse de ambalare și transportul de agregate ușoare acolo unde sarcina necesară a benzii și forța de urmărire sunt relativ moderate.

Alinierea curelei de întoarcere

Rolele de aliniere de retur de tip V sunt utilizate pe secțiunea inferioară de retur pentru a ajuta la limitarea mișcării laterale a curelei fără a adăuga structuri de corecție mecanice complexe.

Transport în aer liber

Configurațiile galvanizate pot fi selectate pentru curți în aer liber, porturi și medii exterioare umede unde umiditatea atmosferică poate accelera coroziunea.

Medii corozive

Configurațiile de înveliș HDPE pot fi luate în considerare pentru mediile de coastă, chimice și cu ceață de sare, în care reducerea coroziunii metalice este o parte importantă a selecției componentelor transportorului.

Exploatare subterană

Configurațiile aplicabile de role de ghidare ignifuge și antistatice pot fi utilizate cu sistemele transportoare subterane ale minei de cărbune, în conformitate cu cerințele de siguranță relevante.

Instalare și înlocuire

Ansamblu nou cadru transportor

Suportul de aliniere al antrenamentului trebuie să fie fixat pe cadrul transportorului conform distanței de instalare proiectate. Înălțimea rolei de ghidare trebuie apoi reglată astfel încât spațiul dintre rola de ghidare și marginea curelei să fie de aproximativ 5–10 mm, în timp ce cadrul complet trebuie să rămână capabil să se balanseze liber.

Reglarea mecanismului de balansare

După instalare, șuruburile de fixare ale suportului trebuie strânse bine, fără a restricționa mișcarea de balansare proiectată. Cureaua trebuie operată în condiții controlate pentru a verifica performanța urmăririi și pentru a permite ajustarea finală a poziției suportului, dacă este necesar.

Înlocuire rolă uzată

Transportorul trebuie oprit și izolat de sursa sa de energie înainte de întreținere. Ansamblul complet de aliniere poate fi îndepărtat după slăbirea elementelor de fixare a suportului, în timp ce rola principală deteriorată sau rola de ghidare poate fi înlocuită separat când structura permite.

Aspect pe distanțe lungi

Pentru liniile de transport pe distanțe lungi de peste aproximativ 500 m, grupurile de antrenament de aliniere pot fi aranjate la intervale adecvate. Distanța reală trebuie determinată în funcție de alinierea benzii transportoare, comportamentul benzii și condițiile de funcționare.

Produse potrivite pentru sistemele transportoare

Seria benzi transportoare

YUFENG poate furniza bandă transportoare din țesătură, bandă transportoare cu cablu de oțel, bandă transportoare laterală, bandă transportoare pentru țevi, bandă transportoare cu model și bandă transportoare superioară brută pentru diferite configurații de transportoare.

Seria cu role transportoare

Produsele de susținere includ role de transport în jgheab, role de impact, role de retur, ansambluri de role cu auto-aliniere și suporturi corespunzătoare și suporturi de susținere.

Accesorii din cauciuc

Foli de cauciuc rezistente la uzură, plinte transportoare, adezivi pentru repararea vulcanizării și kituri de petice sunt disponibile pentru instalarea, întreținerea și repararea transportului pe teren.

Seria de conducte HDPE

Țeava de apă HDPE și țeava de dragă HDPE pot fi furnizate pentru aplicații auxiliare de transport al apei și nămolului în proiecte miniere și industriale.

Procesare personalizată

YUFENG poate regla diametrul rolei, înălțimea rolei de ghidare, unghiul de balansare, dimensiunile arborelui și structura de etanșare în conformitate cu desenele de lucru ale clientului și cerințele transportorului.

Standarde și documentație de calitate

Standarde pentru transportoare

Rolele de antrenare și aliniere YUFENG sunt fabricate cu referire la cerințele CEMA, GB/T10595 și ISO15365 pentru echipamentele transportoare și performanța rolelor.

Cerințe de siguranță

Configurațiile destinate exploatării miniere subterane pot fi fabricate în conformitate cu cerințele de siguranță aplicabile pentru mine de cărbune. Certificarea aplicabilă depinde de configurația finală a produsului și de utilizarea prevăzută.

Documentatie de calitate

Documentația disponibilă poate include certificarea de management al calității ISO9001, documentația de export CE, rapoartele de inspecție a materiilor prime SGS, documentația de testare a siguranței minelor de cărbune și rapoartele de testare a oboselii și duratei de viață din fabrică.

Ambalare și depozitare

Grupuri de aliniere cu diametru mic

Ansamblurile de aliniere de 76, 89 și 108 mm pot fi împachetate cu sârmă de oțel, prevăzute cu capace de protecție pe arbori și ambalate în cutii din lemn masiv pentru transport.

Cadre de ghidare mari, grele, de aliniere

Grupurile grele de 168, 194 și 219 mm pot fi aranjate pe paleți de lemn și protejate cu folie de plastic pentru a reduce zgârieturile suportului și deteriorarea suprafeței în timpul transportului.

Rozele de aliniere HDPE

Configurațiile HDPE pot fi separate cu spumă sau alte materiale de amortizare pentru a reduce coliziunea și deformarea suprafeței în timpul încărcării și descărcării.

Cerințe de depozitare

Rodurile de aliniere a antrenamentului trebuie depozitate orizontal pe paleți cu o înălțime recomandată de stivuire de cel mult 1,2 m. Depozitarea în aer liber trebuie să folosească un acoperiș impermeabil și să evite expunerea prelungită la apa de ploaie și lumina directă a soarelui.

Cum să selectați ruloul de antrenament corect și de aliniere

Poziția transportorului

Mai întâi determinați dacă rotorul de aliniere este necesar pentru secțiunea de transport superioară sau pentru secțiunea de retur inferioară. Rolele de antrenare cu frecare sunt utilizate în general pentru transportarea secțiunilor, în timp ce structurile de tip V sunt utilizate în mod obișnuit pentru secțiunile de retur.

Lățimea curelei și diametrul rolei

Furnizați lățimea benzii transportoare și dimensiunile cadrului existente pentru a determina diametrul rolei, lungimea rolei, configurația arborelui și dimensiunile rolei de ghidare.

Lungimea și sarcina transportorului

Lungimea transportorului, tensiunea benzii și încărcarea materialului afectează structura de urmărire necesară. Sistemele de sarcină grea pe distanțe lungi necesită, în general, configurații de antrenament mai receptive decât transportoarele scurte de încărcătură ușoară.

Mediul de lucru

Umiditatea, pulverizarea cu sare, expunerea chimică, temperatura și condițiile exterioare trebuie luate în considerare atunci când alegeți structuri din oțel carbon, galvanizat, HDPE sau oțel inoxidabil.

Caracteristicile abaterii centurii

Frecvența și severitatea abaterii benzii trebuie evaluate împreună cu alinierea benzii transportoare, condițiile de încărcare și aranjamentul rulant existent înainte de selectarea mecanismului de antrenament adecvat.

Solicitați o ofertă pentru antrenament și aliniere

Parametrii tehnici necesari

Pentru o cotație exactă, furnizați lățimea benzii transportoare potrivite, diametrul exterior al rolei, tipul de roți de aliniere, cum ar fi frecare, retur conic sau de tip V, mediul de lucru, cantitatea totală de comandă și portul de livrare țintă.

Inginerii tehnici YUFENG pot evalua configurația corespunzătoare a rolei, dimensiunile rolei de ghidare, structura de balansare, rulmentul și sistemul de etanșare în funcție de aplicația transportorului.

Informații globale de contact YUFENG

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Adresa fabricii

Xiagou Villege, ETDZ, Qingdao, Shandong, China

View as

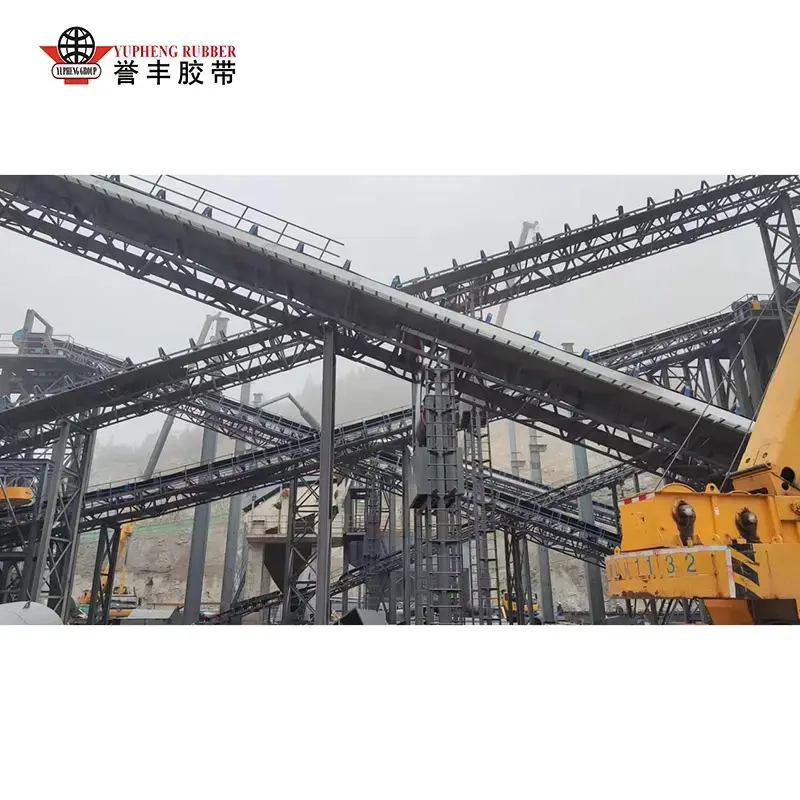

Rolă de rulare cu auto-aliniere

Rola rulantă cu auto-aliniere este o componentă automată de urmărire a curelei produsă exclusiv de YUFENG, concepută pentru a rezolva punctul de durere al benzii transportoare universale de rătăcire și abatere a benzii în liniile de transport grele de materiale în vrac. În calitate de producător profesionist de role transportoare pentru sarcini grele, integrăm structura pivotului cu inducție mecanică și tehnologia de etanșare labirint în mai multe etape în rolele de rulare cu autoaliniere YUFENG, oferind centrarea instantanee, automată a curelei, fără calibrare manuală regulată.

Vezi mai mult >> Trimite o anchetă >>

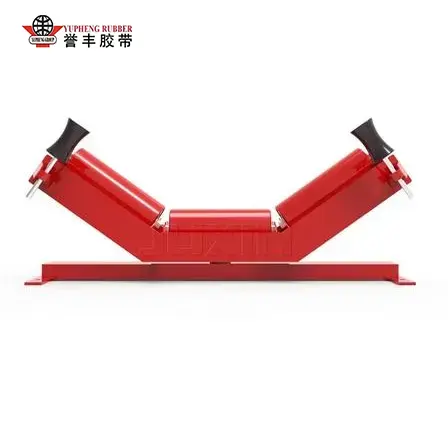

Troughing Self-Aligning Idler

Menținând urmărirea precisă a benzii în sistemele de transport greu, YUFENG Troughing Self-Aligning Idler corectează automat mișcarea laterală a benzii cauzată de încărcarea neuniformă, funcționarea pe distanțe lungi și deviația cadrului. Structura sa cu 3 role cu design de ghidaj pivotant menține centurile din țesătură și cordon de oțel, reducând în același timp uzura marginilor și scurgerea materialului. Construit cu rulmenți etanșați și componente rezistente la coroziune, oferă performanțe de încredere în minerit, porturi, ciment și alte medii industriale dure.

Vezi mai mult >> Trimite o anchetă >>

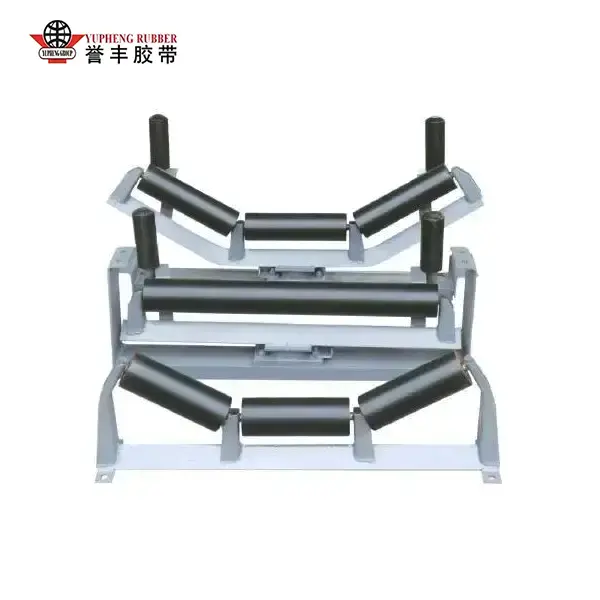

Răsturnare cu auto-aliniere
