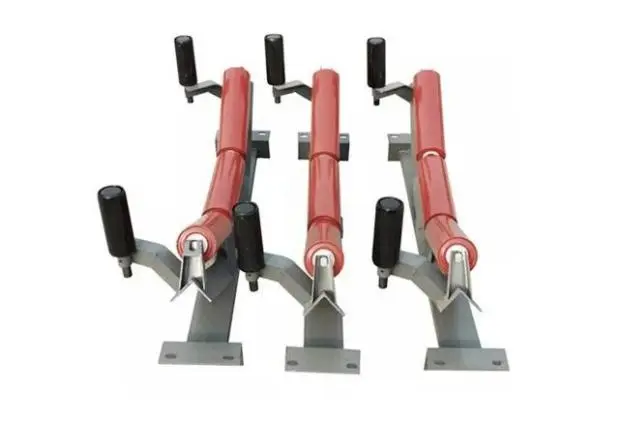

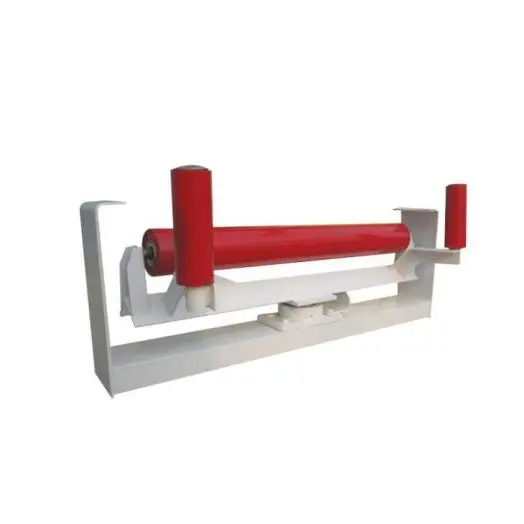

Răsturnare cu auto-aliniere

Fabricat cu structuri din oțel prelucrate cu precizie și rulmenți etanșați de înaltă performanță, dispozitivul de rulare cu auto-aliniere cu returnare oferă rezistență robustă la impact, protecție fiabilă împotriva prafului și apei și performanță stabilă în condiții dure de lucru, de la mine cu praf la cariera deschisă până la terminalele portuare umede de coastă. Este pe deplin compatibil cu liniile de transport care deservesc minerit, manipulare portuară, metalurgie, producția de ciment și transportul de produse chimice în vrac, potrivindu-se cu o gamă largă de lățimi de benzi și grade de încărcare.

Fabrica noastră oferă atât specificații standard de la raft, cât și servicii de personalizare personalizate, cu protocoale stricte de inspecție din fabrică și documentație completă de calitate pentru a garanta o durată lungă de viață și costuri reduse de întreținere. Pentru cumpărătorii din străinătate și antreprenorii de inginerie care doresc îmbunătățiri durabile și rentabile ale sistemului de transport, această componentă oferă o soluție practică pentru a îmbunătăți stabilitatea operațională și a reduce cheltuielile operaționale pe termen lung.

Definiția produsului și principiul de funcționare

Urmărire automată a benzii pentru secțiunile transportoare de retur

YUFENG Return Self-Aligning Idler este o rolă funcțională specializată concepută pentru partea de retur a sistemelor de transport cu bandă. Spre deosebire de rolele de retur fix care oferă doar suport pasiv pentru cureaua, acesta folosește un suport pivotant și un mecanism de aliniere automată. Când cureaua se îndepărtează de linia centrală din cauza încărcării neuniforme, a abaterii de la instalare sau a impactului materialului, ansamblul rotorului se rotește sub forța laterală a curelei și generează o forță de ghidare pentru a ajuta la readucerea curelei în poziția normală de funcționare.

Alinierea manuală redusă și timpul de oprire a benzii transportoare

Mecanismul de urmărire automată reduce nevoia de corectare manuală frecventă a curelei, ajutând echipele de întreținere să reducă forța de muncă și să prevină opririle neplanificate cauzate de rătăcirea gravă a centurii. Construcția sa modulară simplifică, de asemenea, instalarea și înlocuirea, permițând montarea ulterioară la sistemele de transport existente fără modificări structurale majore.

Proiectat pentru transportul continuu de materiale în vrac

Rotul de rulare cu autoaliniere cu retur este potrivit în special pentru transportoarele fixe pe distanțe medii și lungi care funcționează sub sarcini mari și cicluri de lucru prelungite. Ajutând la controlul mișcării curelei, poate reduce uzura marginilor curelei, deteriorarea rulantului și scurgerea materialelor, făcându-l o actualizare practică pentru sistemele de manipulare a materialelor în vrac axate pe funcționare stabilă și costuri de întreținere mai mici.

Material și proces de fabricație

Construcție durabilă a tubului cu role

YUFENG selectează materii prime calificate de la furnizori autohtoni și internaționali aprobați. Tubul cu role este fabricat din țeavă de oțel fără sudură de înaltă precizie, cu grosime uniformă a peretelui. În funcție de aplicație, suprafața poate fi finisată cu vopsea industrială sau cu un strat de cauciuc rezistent la uzură pentru a oferi o protecție adecvată la abraziune și coroziune.

Sistem de rulmenți etanșat pentru medii dure

Rulmenții cu bile adânci de înaltă precizie sunt combinați cu o structură de etanșare labirint în mai multe etape pentru a împiedica pătrunderea prafului, umidității și particulelor de material în camera rulmentului. Această configurație acceptă o rotație lină și o rezistență scăzută la rulare în medii cu transportoare cu praf, umezeală și în aer liber.

Suport pivotant ranforsat

Suportul de susținere este fabricat din oțel structural carbon prin procese de ștanțare și sudare. Vopsirea prin pulverizare sau galvanizarea la cald pot fi aplicate pentru a îmbunătăți rezistența la coroziune și durabilitatea structurală în timpul funcționării în aer liber pe termen lung.

Mecanism pivotant de precizie

Pivotul pivotant folosește un arbore prelucrat cu precizie și o structură a manșonului pentru a menține mișcarea lină a cadrului și acțiunea de aliniere receptivă. Prelucrarea precisă ajută la prevenirea lipirii și susține performanța constantă de urmărire a benzii în timpul funcționării continue a transportorului.

Inspecție de calitate în mai multe etape

YUFENG aplică controlul calității pe tot parcursul procesului de fabricație. Componentele rolelor sunt supuse inspecțiilor de echilibrare dinamică, coaxialitate și rezistență la rotație înainte de asamblare, în timp ce rotoarele de retur cu autoaliniere sunt testate pentru capacitatea de încărcare, performanța de etanșare și corectarea abaterii simulate înainte de expediere. Loturile de producție sunt urmăribile de la inspecția materiilor prime până la livrarea finală pentru a menține o calitate constantă pentru comenzile în vrac.

Producție bazată pe standarde și trasabilitate a loturilor

Procedurile de fabricație și inspecție sunt controlate în conformitate cu cerințele ISO și GB/T aplicabile. YUFENG menține înregistrări de producție și date de inspecție pentru fiecare lot, susținând verificarea calității și furnizarea consecventă pentru integratorii de sisteme de transport și cumpărătorii industriali.

Avantajele de performanță și compararea testelor de teren

Pentru a verifica performanța operațională reală a produsului, am efectuat un test continuu de urmărire pe câmp de 6 luni pe o linie transportoare de o mină de cărbune de mare capacitate care rulează 16 ore pe zi, transportând cărbune brut cu o dimensiune medie a particulelor de 50-300 mm. Testul a comparat produsul cu roți obișnuiți de retur fix în condiții identice de lucru, iar datele demonstrează lacune clare de performanță în stabilitatea funcționării și controlul costurilor de întreținere:

Beneficiind de mecanismul de aliniere automată și de design structural optimizat, produsul reduce semnificativ abaterea laterală a benzii transportoare, uzura marginilor benzii fiind redusă cu mai mult de 75% în comparație cu rolele obișnuite. Urmărirea stabilă a curelei reduce eficient scurgerea materialului în timpul transportului, eliminând risipa de material și volumul de lucru de curățare la fața locului, reducând în același timp impactul abaterii asupra cadrului transportorului și a altor componente auxiliare.

În ceea ce privește întreținerea, produsul reduce foarte mult frecvența de reglare manuală și de înlocuire a pieselor, cu o durată medie de viață mai mult decât dublă față de alternativele standard. Această îmbunătățire a performanței poate ajuta în mod eficient întreprinderile să reducă costurile zilnice de operare și întreținere și să îmbunătățească eficiența operațională generală a sistemului de transport.

Cazuri de aplicații din lumea reală

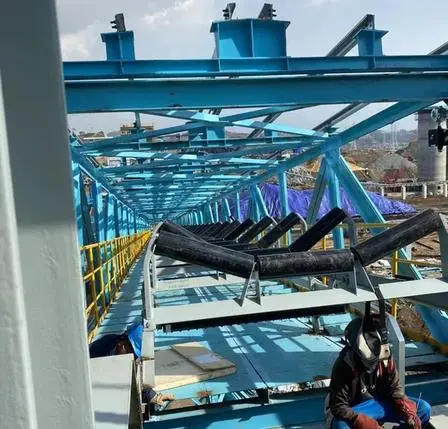

Mină de cărbune în cariera deschisă din Asia de Sud-Est

YUFENG Return Self-Aligning Idler a fost instalat pe un transportor fix de 2,3 km cu o lățime a benzii de 1400 mm și o capacitate de transport de 1800 t/h. Sistemul a funcționat în condiții de praf, temperatură ridicată și încărcătură grea, unde abaterea frecventă a curelei necesitase anterior 2-3 ajustări manuale în fiecare săptămână.

Îmbunătățirea verificată a urmăririi curelei

După instalare și punere în funcțiune, abaterea curelei a fost controlată cu aproximativ 15 mm, în timp ce frecvența de reglare manuală a scăzut la aproximativ o dată pe lună. Durata de viață a benzii transportoare a fost prelungită cu aproximativ 60%, reducând lucrările de rutină de corecție și cerințele de înlocuire a benzii.

Funcționare continuă pe termen lung

După trei ani de funcționare continuă, rolele au rămas în stare stabilă de funcționare fără a raporta griparea rulmentului sau deformarea structurală, susținând cerințele zilnice de producție ale clientului și demonstrând performanțe fiabile în condiții solicitante ale transportoarelor miniere.

Aplicații portuare, ciment și metalurgie

Dispozitivele de rulare cu autoaliniere cu retur YUFENG sunt, de asemenea, utilizate pe transportoarele portuare europene de mărfuri în vrac și pe sistemele interne de transport pentru ciment și metalurgie care manipulează cărbune, minereu, pietriș și calcar. Aceste aplicații beneficiază de alinierea receptivă, funcționarea stabilă și întreruperile reduse legate de abaterea centurii.

Suport pentru verificarea proiectelor

Pentru evaluarea clienților și aprobarea proiectului, YUFENG poate furniza fotografii de instalare la fața locului, înregistrări de operare și materiale de referință relevante pentru proiect pentru a ajuta cumpărătorii să evalueze adecvarea produsului înainte de achiziționarea în vrac.

Parametri completi de specificație pentru YUFENG Return Self Aligning Idler

Susținem producția de dimensiune completă și procesarea personalizată a produselor de rulare transportoare, acoperind mai multe specificații pentru a se adapta la diferite lățimi de benzi și cerințe de încărcare. Parametrii de bază sunt după cum urmează:

De ce să alegeți YUFENG?

Producție directă și aprovizionare stabilă

YUFENG este un producător profesionist de componente pentru transportoare cu echipamente de producție complete și proceduri de inspecție standardizate. Cu mai mult de 10 ani de experiență concentrată în producție și export, oferim aprovizionare directă din fabrică și producție stabilă în lot pentru proiecte internaționale de transportoare.

Design de produs axat pe aplicație

Rolul nostru de rulare cu auto-aliniere cu retur este dezvoltat în jurul problemelor comune pe partea de retur, cum ar fi rătăcirea curelei, uzura neuniformă și reglarea manuală frecventă. Structura de aliniere automată ajută la îmbunătățirea stabilității urmăririi curelei, reducând în același timp cerințele de întreținere de rutină.

Control constant al calității

Producția și inspecția respectă cerințele industriei interne și internaționale aplicabile. Materiile prime, prelucrarea, asamblarea și rolele finite sunt supuse unor proceduri de calitate controlate pentru a menține performanța consecventă pentru comenzile personalizate și în vrac.

Personalizare flexibilă a specificațiilor

YUFENG acceptă dimensiuni personalizate, configurații de role și tratamente de suprafață în funcție de lățimea benzii transportoare, condițiile de încărcare și cerințele de instalare. Acest lucru permite clienților să înlocuiască rulourile de retur existente fără modificări inutile ale sistemului.

Soluții pentru condiții speciale de muncă

Pentru aplicații solicitante care implică coroziune, temperaturi ridicate sau cerințe de ignifugare, YUFENG poate oferi material țintit, etanșare și opțiuni de tratare a suprafețelor pentru a se potrivi mediului de operare real.

Suport tehnic de la selecție la exploatare

Oferim consultanță privind parametrii, potrivirea specificațiilor, cotații directe din fabrică și îndrumare tehnică post-vânzare, ajutând operatorii de transportoare și integratorii de sisteme să aleagă rulouri cu auto-aliniere adecvate și să mențină o funcționare fiabilă pe termen lung.

Întrebări frecvente

Î1: Care este principala diferență dintre dispozitivul de rulare cu auto-aliniere cu retur și rotorul de retur fix obișnuit?

A1: Diferența de bază constă în designul funcțional. Rolele fixe de retur oferă doar suport de bază pentru cureaua de retur, în timp ce acest produs are un mecanism de aliniere pivotantă care corectează automat abaterea curelei în timpul funcționării. Reduce eficient munca de reglare manuală, încetinește uzura marginilor benzii și este mai potrivită pentru liniile transportoare cu încărcături grele pe distanțe medii și lungi, contribuind la reducerea costurilor de operare și întreținere.

Î2: Ce servicii de personalizare acceptați pentru acest produs?

A2: Susținem personalizarea diametrului rolei, lungimea, tratamentul suprafeței (acoperire cu cauciuc, galvanizare), structura suportului și potrivirea materialului special în funcție de condițiile reale de lucru. Toate produsele personalizate sunt produse în conformitate cu standardele industriale și sunt supuse unor teste complete din fabrică pentru a asigura adaptabilitatea la mediile de operare la fața locului.

Î3: Care este durata de viață și cerințele de întreținere zilnică?

A3: În condiții standard de lucru și întreținere regulată, produsul are un ciclu de service semnificativ mai lung decât roțile fixe obișnuite. Întreținerea zilnică este simplă: inspecția regulată a stării de rotație a rolelor, a stării de etanșare a rulmentului și a prinderii suportului poate evita eficient deteriorarea anormală. Fabrica noastră oferă îndrumări profesionale post-vânzare pentru a ajuta clienții să reducă costurile inutile de întreținere și timpul de nefuncționare a echipamentului.

Contactaţi-ne

Dacă aveți nevoie de produse YUFENG Return Self Aligning Idler de înaltă calitate și stabile pentru proiectul dvs. industrial, vă rugăm să ne contactați pentru a obține mostre gratuite și cea mai recentă cotație din fabrică de la YUFENG.
