Furnizare directă a fabricii de role cu role de impact pentru sisteme de transport pentru minerit și cariere

YUFENG Rolă rulantă de impact, cunoscut și sub denumirea de rolă de rulare tampon sau rolă transportoare de absorbție a șocurilor, este instalată la punctele de alimentare și de golire ale transportoarelor cu bandă pentru a absorbi impactul generat atunci când materialele în vrac cad pe banda transportoare. Rola combină o carcasă din oțel sau HDPE cu componente elastice din cauciuc sau poliuretan pentru a distribui forțele de impact și a reduce stresul concentrat asupra benzii transportoare și a structurii de susținere.

YUFENG furnizează inel de cauciuc segmentat, lagging integral din PU, HDPE, impact în jgheab, role de impact antistatice galvanizate și ignifuge pentru sisteme de manipulare minieră, ciment, agregate, port, chimice și cărbune. Diametrul rolei, materialul tampon, grosimea inelului de cauciuc, duritatea, structura de etanșare și configurația rulmentului pot fi selectate în funcție de lățimea benzii, dimensiunea materialului, înălțimea căderii și mediul de lucru.

Tipuri după structura tampon

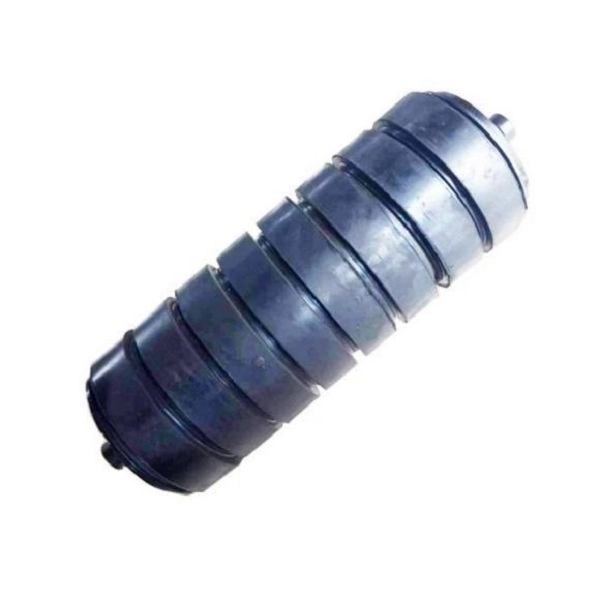

Inel de impact segmentat din cauciuc

Rolul de impact cu inel de cauciuc segmentat este alcătuit din mai multe inele elastice independente de cauciuc dispuse în jurul corpului rolei. Structura cu inele separate permite înlocuirea unui inel individual deteriorat fără a înlocui neapărat rola completă, făcându-l potrivit pentru mine generale, cariere și stații de încărcare cu impact mediu.

Rolă de impact integrată din PU

Rolul de impact integral din PU folosește un strat tampon continuu din poliuretan în jurul rolei. Construcția dintr-o singură piesă reduce deplasarea inelului și oferă rezistență la uzură pentru aplicații care implică bulgări mari de material, înălțimi de cădere mai mari și impact puternic repetat.

Rolă de impact HDPE Shell

Rolul de impact HDPE folosește o carcasă din plastic cu o structură tampon adecvată pentru medii corozive. Suprafața sa nemetalică evită rugina convențională a oțelului și poate fi luată în considerare pentru porturile de coastă, uzinele chimice și alte zone de încărcare expuse la ceață de sare sau la umiditate.

Tip role	Caracteristica de bază	Condiție de lucru aplicabilă
Inel de impact segmentat din cauciuc	Absorbție mare de șoc și inele individuale înlocuibile	Puncte generale de încărcare a minelor și carierei cu impact mediu
Rolă de impact integrată din PU	Strat tampon dintr-o bucată rezistent la uzură, cu poziționare stabilă	Zonele de încărcare a materialelor cu cădere mare și bulgări grele
Rolă de impact HDPE Shell	Fără rugină și rezistent la medii corozive selectate	Porturile de coastă și zonele de încărcare a instalațiilor chimice

Configurații pentru diferite secțiuni transportoare

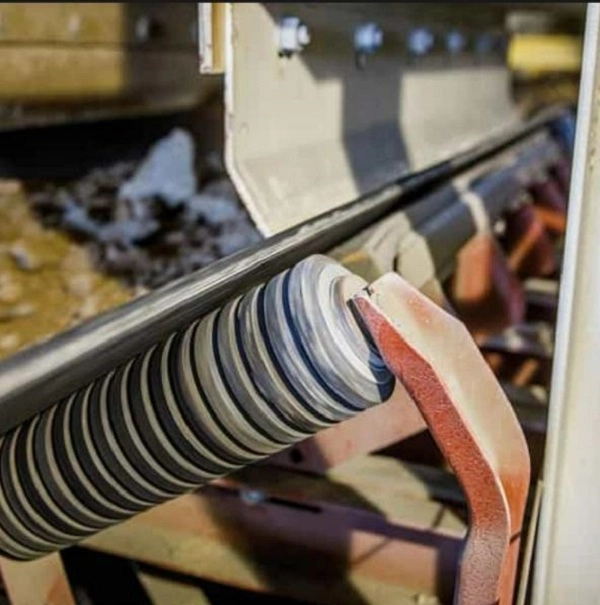

Rolă de contact cu inel de cauciuc segmentat

Inele multiple independente de cauciuc asigură o amortizare elastică distribuită la punctul de încărcare. Când un inel este deteriorat sau uzat, structura inelului înlocuibil poate simplifica întreținerea în comparație cu înlocuirea ansamblului complet al rolei.

Rolă rulantă de impact integrată din PU

Stratul exterior continuu din PU oferă o suprafață uniformă de amortizare a impactului și este potrivit pentru materialele cu bucăți mari care generează impact concentrat repetat. Construcția sa dintr-o singură piesă evită mișcarea laterală care poate apărea cu inele separate.

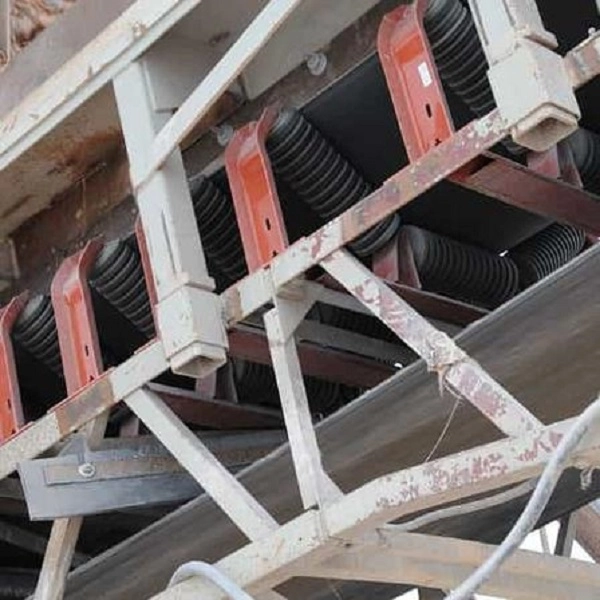

Prin Impact Idler Group

Aranjamentul de impact cu trei role de 30°, 35° sau 45° mărește suprafața curea susținută în timp ce distribuie impactul materialului în mai multe poziții ale rolelor. Este potrivit pentru benzi transportoare late și grele care manipulează cantități mari de materiale în vrac.

Rolă de impact galvanizată la cald

Suprafața din oțel galvanizat oferă protecție suplimentară împotriva coroziunii pentru zonele de încărcare exterioare și umede. Poate fi folosit în curți în aer liber, plante de agregate și alte locații în care rola este expusă la umiditatea atmosferică.

Rolă rulantă de impact anti-coroziune HDPE

Carcasa HDPE elimină rugina de suprafață metalică și poate fi selectată acolo unde pulverizarea de sare, umiditatea sau mediile chimice selectate pot afecta rolele convenționale din oțel. Este potrivit pentru cheiurile de coastă și stațiile de încărcare a materialelor chimice.

Idler anti-impact ignifug

Această configurație combină un material tampon conductiv cu proprietăți ignifuge pentru zonele de încărcare aplicabile pentru mine de cărbune subterane. Rolul specific și sistemul de susținere trebuie selectate în funcție de cerințele de siguranță aplicabile ale minei.

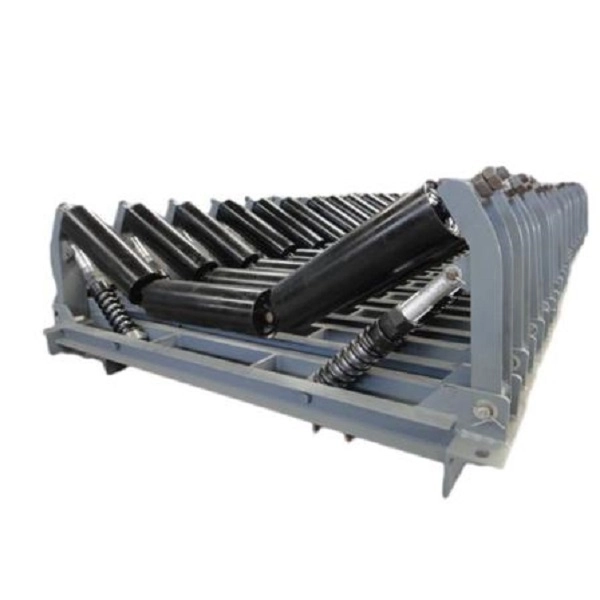

Specificații

Diametrul rolei

YUFENG furnizează diametre exterioare standard de 76, 89, 108, 114, 133, 168, 194 și 219 mm. Selectarea diametrului trebuie să ia în considerare lățimea benzii, viteza benzii, sarcina de impact și designul cadrului transportorului.

Lățimea benzii transportoare asortate

Seria de role poate fi asortată cu benzi transportoare cu lățimi de aproximativ 500–2400 mm. Lungimea rolei, dimensiunile arborelui și aranjamentul tamponului pot fi personalizate în funcție de structura transportorului.

Grosimea și duritatea inelului tampon

Grosimea și duritatea componentelor tampon din cauciuc sau PU pot fi ajustate în funcție de dimensiunea materialului bulgărelor, înălțimea căderii și intensitatea așteptată a impactului.

Compatibilitate cu cadru transportor

Rolele rulante de impact YUFENG pot fi configurate pentru rame transportoare de tip DTII, TD75 și CEMA. Desenele cadrului existente sau dimensiunile rolelor pot fi furnizate pentru înlocuire și potrivire cu proiectul.

Absorbția impactului și designul rolelor

Strat tampon elastic

Stratul tampon de cauciuc sau poliuretan asigură deformare elastică atunci când materialul în vrac cade pe bandă, reducând transmiterea directă a energiei de impact către carcasa centurii și structura de susținere.

Suport de impact distribuit

Utilizarea mai multor role de impact în zona de încărcare distribuie forța de impact în loc să concentreze întreaga sarcină într-un punct. Numărul și distanța dintre role trebuie determinate în funcție de greutatea materialului, înălțimea căderii și designul transportorului.

Concentricitatea rolelor

Prelucrarea precisă a tubului și a arborelui ajută la menținerea rotației stabile a rolelor în condiții de încărcare grea. YUFENG specifică concentricitatea carcasei rolei de ≤0,5 mm pentru configurația standard de referință.

Protectia rulmentului

Sistemele de etanșare cu labirint și cauciuc în mai multe etape ajută la protejarea cavității rulmentului de praf, apă și contaminarea materialelor în timpul funcționării la stațiile de încărcare în vrac.

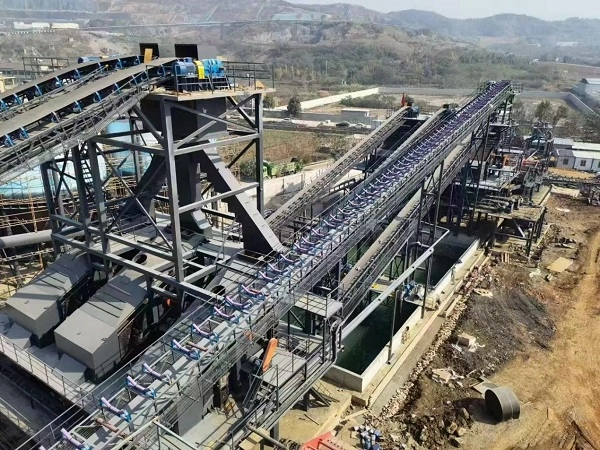

Opțiuni de personalizare

Material tampon

YUFENG oferă inele tampon din cauciuc natural, straturi integrale de poliuretan PU și configurații pe bază de HDPE în funcție de cerințele de impact, uzură și coroziune.

Material carcasă cu role

Sunt disponibile opțiuni din oțel carbon Q235 și din oțel inoxidabil 304. Configurațiile de carcasă HDPE pot fi selectate și pentru medii sensibile la coroziune.

Tratament de suprafață

Acoperirea electrostatică și galvanizarea la cald sunt disponibile pentru carcasele de role din oțel, în timp ce structurile exterioare din PU sau cauciuc pot fi furnizate în funcție de configurația de impact selectată.

Sistem de etanșare

Structurile de etanșare labirint din nailon compozit dublu sau triplu pot fi configurate cu garnituri de contact din cauciuc pentru a îmbunătăți protecția împotriva prafului și a apei în jurul ansamblului rulmentului.

Configurația rulmenților

Rulmenții autohtoni de înaltă precizie sau rulmenții importați SKF/FAG C3 pot fi selectați în funcție de cerințele de funcționare continuă și specificațiile clienților.

Configurație specială de mediu

Materialele-tampon antistatice rezistente la temperaturi scăzute sau ignifuge pot fi specificate pentru aplicații de minerit în regiune rece și subterane, în funcție de condițiile de lucru necesare.

Materiale și control al calității

Carcasă cu role

Rolele standard de impact din oțel folosesc tub de oțel ERW de înaltă frecvență Q235, în timp ce modelele HDPE folosesc material HDPE virgin. Dimensiunile carcasei și grosimea peretelui pot fi adaptate la sarcina de impact specificată.

Axul rolei

Arborele folosește oțel rotund solid trasat la rece de 45# în configurația standard, oferind rezistență la îndoire la impact repetat și la sarcini radiale.

Material tampon

Cauciucul natural cu elasticitate ridicată sau materia primă poliuretanică rezistentă la uzură este selectată în funcție de performanța necesară de absorbție a șocurilor și abraziune.

Rulment

Rulmenții cu bile adânci cu degajare C3 asigură suportul rotativ pentru ansamblul rolelor. Alegerea rulmenților influențează rezistența la rulare, generarea de căldură și durata de viață.

Componente de etanșare

Inele labirint din nailon de înaltă rezistență și garnituri din cauciuc nitrilic rezistente la intemperii sunt folosite pentru a ajuta la protejarea cavității rulmentului de praf și umiditate.

Inspecția materialelor primite

Tuburile de oțel, arborii, rulmenții și materialele tampon sunt prelevate pentru proprietățile aplicabile de rotație, dimensionale, îmbătrânire și legate de impact înainte de a intra în atelierul de asamblare.

Indicatori de performanță

Element de performanță	Cerință standard	Standard de testare
Coeficient de rezistență la rotație	≤0,008	ISO 15365
Grad de protecție împotriva prafului și apei	IP65	Standard de testare IP
Durata de viață nominală a sarcinii	≥30.000 de ore de lucru	Test de îmbătrânire accelerată din fabrică
Concentricitatea carcasei rolei	≤0,5 mm	Testul indicatorului cu cadran
Pierderea prin abraziune a inelului tampon de cauciuc	≤1,0 cm³/1,61 km	ISO 4649
Timp anti-îmbătrânire	≥500 h test de îmbătrânire la temperatură înaltă	Test intern de laborator

Absorbția efectivă a impactului, durata de viață și capacitatea de încărcare depind de diametrul rolei, materialul tampon, duritatea, lățimea benzii, dimensiunea materialului bulgărelor, înălțimea căderii, viteza de transport și mediul de operare.

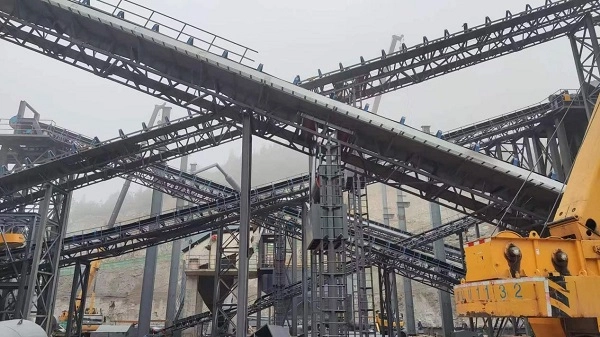

Instalare și înlocuire

Instalare noua cadru de alimentare

Cadrul suport al rotorului de impact este fixat în poziția de blocare proiectată. Ambele capete ale arborelui rolei sunt aliniate cu consolele de susținere și blocate cu știfturile sau șuruburile specificate. Întregul grup trebuie să se rotească liber înainte ca transportorul să fie pus în funcțiune.

Aranjament de grup Impact Idler

Pentru punctele de alimentare a concasoarelor cu cădere mare, aproximativ trei până la cinci grupuri de role de impact pot fi aranjate la aproximativ 5 m de zona de încărcare pentru a distribui impactul concentrat al materialului. Aranjamentul exact trebuie determinat în funcție de designul transportorului.

Înlocuirea inelului tampon

Pentru configurațiile segmentate cu inele de cauciuc, un inel tampon individual deteriorat poate fi înlocuit atunci când structura rolei permite. Dacă tubul rolei, arborele sau rulmentul este deteriorat, ansamblul rolei complet trebuie înlocuit.

Siguranța în timpul înlocuirii

Transportorul trebuie oprit și izolat de sursa sa de alimentare înainte de întreținerea rulantului de impact. După instalare, rotirea rolei, blocarea arborelui și alinierea curelei trebuie verificate înainte de a reporni echipamentul.

Aplicații în funcție de starea de încărcare

Puncte de alimentare a concasorului

Rotoarele de impact sunt instalate în mod obișnuit sub punctele de descărcare a concasorului, unde pietrele mari sau minereul pot cădea de la o înălțime semnificativă și pot genera un impact concentrat asupra benzii transportoare.

Exploatare miniere și cariere

Rolele de locomotivă segmentate din cauciuc și PU pot fi selectate pentru sistemele de manipulare a minereului, agregatelor și pietrei, în funcție de dimensiunea materialului, înălțimea de încărcare și capacitatea transportorului.

Instalatii de ciment si agregate

Grupurile de role de impact pot susține secțiunile transportoare care primesc calcar, clincher, pietriș și alte materiale în vrac de la echipamentele de concasare sau de sortare.

Zonele de coastă și de încărcare chimică

Rolele de lovire din HDPE pot fi luate în considerare acolo unde pulverizarea de sare, umiditatea sau mediile chimice selectate creează un risc de coroziune pentru componentele convenționale din oțel.

Exploatare subterană

Pentru punctele de încărcare subterane în care sistemul de transport trebuie să îndeplinească cerințele relevante de siguranță a minei, pot fi furnizate configurații aplicabile de ignifugare și antistatice.

Standarde și documentație de calitate

Standarde ale industriei transportoarelor

Rolele rulante de impact YUFENG sunt fabricate cu referire la cerințele CEMA, GB/T10595 și ISO15365 pentru echipamentele transportoare și performanța rolelor.

Cerințe de siguranță

Rolele pentru aplicațiile miniere subterane pot fi configurate în conformitate cu cerințele relevante de siguranță ale minei de cărbune. Certificarea aplicabilă depinde de structura specifică a produsului și de cerințele proiectului.

Documentatie de export

Documentația disponibilă poate include certificarea de management al calității ISO9001, documentația de export CE, rapoartele de inspecție a materiilor prime SGS, documentele de testare a siguranței minelor de cărbune și rapoartele de testare a rezistenței la impact și a duratei de viață din fabrică în conformitate cu configurația produsului.

Produse potrivite pentru sistemele transportoare

Seria benzi transportoare

YUFENG poate furniza bandă transportoare din țesătură, bandă transportoare cu cablu de oțel, bandă transportoare laterală, bandă transportoare pentru țevi, bandă transportoare cu model și bandă transportoare superioară pentru sisteme complete de manipulare a materialelor în vrac.

Alte role transportoare

Rolele de susținere includ roți de rulare pentru jgheab, roți de întoarcere, roți de rulare cu auto-aliniere și suporturi de sprijin corespunzătoare pentru diferite secțiuni ale transportorului.

Accesorii din cauciuc

Pentru instalare și întreținere pot fi furnizate foi de cauciuc rezistente la uzură, cauciucul pentru plinte transportoare, adezivi pentru reparații de vulcanizare și kituri de plasturi.

Seria de conducte HDPE

Țeava de apă HDPE și țeava de dragă HDPE pot fi furnizate pentru transportul auxiliar al apei și nămolului în proiecte miniere și industriale.

Procesare personalizată

Diametrul rolei, grosimea peretelui carcasei, duritatea tamponului, dimensiunile inelului de cauciuc și structura de etanșare pot fi ajustate în funcție de desenele de lucru ale clientului și de condițiile de impact.

Ambalare și depozitare

Role de impact cu diametru mic

Rolele de impact de 76, 89 și 108 mm pot fi împachetate cu sârmă de oțel, prevăzute cu capace de protecție la ambele capete ale arborelui și ambalate în cutii din lemn masiv pentru transport.

Role mari de impact greu

Rolele de impact de 168, 194 și 219 mm pot fi aranjate pe paleți din lemn, protejate cu folie de plastic și asigurate pentru a reduce deteriorarea suprafeței și mișcarea în timpul transportului containerului.

Rozele de impact HDPE

Rolele de impact HDPE pot fi separate cu spumă sau alte materiale de amortizare pentru a preveni coliziunea și deteriorarea suprafeței în timpul încărcării și descărcării.

Cerințe de depozitare

Rolele de impact trebuie depozitate orizontal pe paleți cu o înălțime de stivuire de cel mult 1,2 m. Componentele tampon din cauciuc și PU trebuie protejate de lumina directă prelungită a soarelui, temperaturi ridicate, apa de ploaie și alte condiții care pot accelera îmbătrânirea materialului.

Cum să selectați rola de rulare de impact corectă

Înălțimea căderii materialului

Înălțimea căderii materialului este un parametru important deoarece distanțe mai mari de cădere generează o energie de impact mai mare. Materialul tampon și aranjamentul rolei de impact trebuie selectate în funcție de înălțimea reală de încărcare.

Dimensiunea bulgărului material

Materialele bulgăre mari și ascuțite necesită o absorbție mai puternică a impactului și pot fi mai potrivite pentru structurile de impact din PU sau cauciuc armat decât rolele standard.

Lățimea benzii transportoare

Furnizați lățimea benzii transportoare și dimensiunile cadrului existente, astfel încât lungimea rolei, diametrul, configurația arborelui și structura de susținere să poată fi potrivite corect.

Mediul de lucru

Umiditatea, pulverizarea cu sare, expunerea chimică, instalarea în aer liber și temperatura trebuie luate în considerare atunci când alegeți oțel carbon, oțel galvanizat, oțel inoxidabil, HDPE sau materiale tampon specializate.

Metoda de întreținere necesară

Design-urile segmentate de inele din cauciuc pot fi luate în considerare acolo unde sunt preferate inele tampon înlocuibile, în timp ce configurațiile integrale din PU pot fi mai adecvate atunci când este necesar un strat exterior continuu rezistent la uzură.

Solicitați o cotație pentru role de impact

Parametrii tehnici necesari

Pentru o cotație exactă din fabrică, furnizați lățimea benzii transportoare potrivite, diametrul exterior al rolei, tipul rotorului de impact, înălțimea căderii materialului, dimensiunea bulgărului de material, mediul de lucru, cantitatea totală de comandă și portul de livrare țintă.

Inginerii tehnici YUFENG pot evalua diametrul rolei, materialul carcasei, structura tampon, rulmentul, sistemul de etanșare și cadrul de susținere corespunzător condițiilor de încărcare.
