Prețul de fabrică cu crampoane și bandă transportoare laterală pentru manipularea eficientă a materialelor în vrac

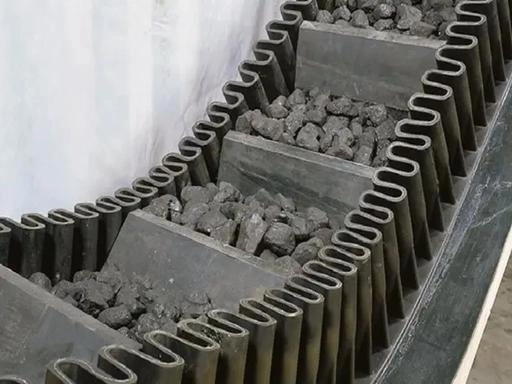

YUFENG Banda transportoare cu crampoane și perete lateral, cunoscută și sub denumirea de bandă transportoare cu perete lateral ondulat sau bandă transportoare cu unghi abrupt, este proiectată pentru transportul de materiale în vrac acolo unde benzile plate convenționale nu pot oferi suficientă înălțime de ridicare sau nu pot împiedica întoarcerea materialului. Cureaua constă dintr-o centură de bază, pereți laterali ondulați și tachete transversale, care sunt integrate prin vulcanizare la cald.

YUFENG oferă structuri armate cu țesături EP și cabluri de oțel pentru diferite distanțe de transport, greutăți ale materialelor și scheme de instalare. Modelele disponibile suportă transportul orizontal, înclinat și vertical, făcându-le potrivite pentru aplicații în minerit, ciment, agregate, cereale, produse chimice și alte aplicații de manipulare a materialelor în vrac.

Clasificarea curelei laterale din țesătură EP și cablu de oțel

Banda transportoare din material EP din perete lateral

Carcasa din țesătură EP oferă o bună flexibilitate, o alungire scăzută și o performanță stabilă la tracțiune. Este potrivit pentru sistemele de transport cu încărcătură medie cu distanțe de transport relativ scurte sau moderate, inclusiv fabrici de ciment, instalații de procesare a cerealelor și linii de producție de agregate.

Bandă transportoare cu perete lateral din cablu de oțel

Carcasa din cordon de oțel oferă o rezistență mai mare la tracțiune și o alungire permanentă mai mică decât structurile din material textil. Este proiectat pentru aplicații grele care necesită o distanță mai mare de transport, înălțime de ridicare și capacitate de material, în special în minerit și sistemele de manipulare a materialelor în vrac la scară largă.

Tip curea	Caracteristica de bază	Condiție de lucru aplicabilă
Cureaua laterală din material EP	Flexibil, alungire redusă, rentabil	Transport pe distanțe medii-scurte și cu încărcătură medie
Cureaua laterală din cordon de oțel	Rezistență mare la tracțiune, întindere ultra-scăzută	Transport pe distanțe lungi și pentru sarcini grele

Carcasa corespunzătoare trebuie selectată în funcție de înălțimea de ridicare, lungimea benzii, densitatea materialului, capacitatea orară și unghiul maxim de transport.

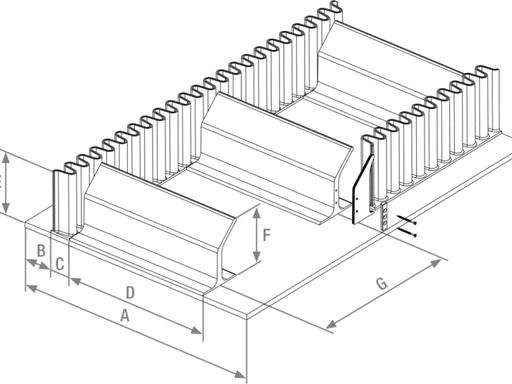

Opțiuni pentru înălțimea peretelui lateral, tipul crampoanelor și dimensiunea

Înălțimea peretelui lateral

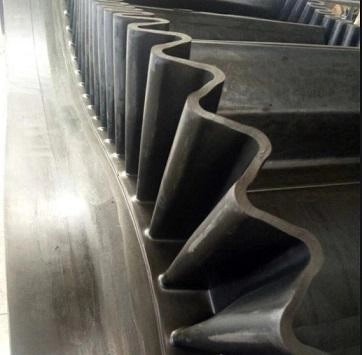

YUFENG furnizează pereți laterali ondulați la înălțimi de la40 mm până la 500 mm, permițând ca structura benzii să fie asortată cu diferite volume de material și capacități de transport.

Configurație Cleat

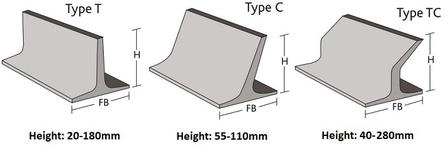

Sunt disponibile configurații de crampă T, C și TC. Înălțimea crampului poate fi personalizată de la20 mm până la 460 mm, cu distanțare reglată în funcție de caracteristicile materialului și unghiul de transport.

Lățimea centurii și gradul carcasei

Lățimile disponibile ale benzilor transportoare cu crampoane și laterale variază de la300 mm până la 2000 mm, cu carcase din țesătură EP100–EP1000 și carcase din cablu de oțel ST630–ST2000 disponibile pentru diferite cerințe de încărcare.

Tipuri funcționale de benzi transportoare laterale

Centura generală rezistentă la uzură pentru perete lateral

Compusul standard de cauciuc rezistent la uzură este potrivit pentru materiale convenționale în vrac, cum ar fi materiile prime nisip, agregate, cărbune și ciment. Intervalul normal de temperatură de funcționare este de aproximativ-20°C până la +60°C.

Centura laterală antistatică ignifugă

Această structură combină proprietăți ignifuge și conductive pentru mediile de transport subterane în care focul și electricitatea statică sunt probleme majore de siguranță. Modelele aplicabile pot fi fabricate conformMT/T668cerințe.

Cureaua laterală rezistentă la temperaturi ridicate

Cauciucul rezistent la căldură pe bază de EPDM este utilizat pentru transportul materialelor fierbinți, cum ar fi clincherul de ciment și zgura metalurgică. Formulările adecvate pot suporta temperaturi ale materialului până la aproximativ180°C, în funcție de condițiile reale de funcționare.

Cureaua laterală rezistentă la ulei

Cauciucul de acoperire pe bază de NBR oferă rezistență la uleiuri minerale, lubrifianți și anumite medii chimice, reducând umflarea și fisurarea cauciucului în mediile de lucru contaminate cu ulei.

Cureaua laterală rezistentă la temperaturi scăzute

Un compus de cauciuc flexibil la rece menține flexibilitatea în aplicațiile la temperaturi scăzute și poate fi configurat pentru medii de transport în aer liber până la aproximativ-40°C, în funcție de formularea specifică.

Centura pentru perete lateral de calitate alimentară

Aplicațiile care vin în contact cu alimentele pot folosi materiale adecvate, netoxice și ușor de curățat pentru echipamentele de transport pentru cereale, fructe, legume și procesarea alimentelor. Materialul exact și certificarea trebuie selectate în funcție de piața de destinație și de cerințele aplicației.

Personalizare structurală și funcțională

Selectarea carcasei de bază

YUFENG oferă curele de bază armate cu țesătură din poliester EP sau cordon de oțel galvanizat în funcție de cerințele de transport, distanță și ridicare.

Personalizarea înălțimii peretelui lateral

Înălțimile disponibile ale peretelui lateral includ40, 60, 80, 100, 200, 300, 400 și 500 mm, cu alte dimensiuni disponibile conform cerințelor proiectului.

Tip și spațiere a crampoanelor

Clemele T, C și TC pot fi selectate în funcție de dimensiunea materialului, unghiul de transport și capacitatea de transport necesară.

Formulare funcțională de cauciuc

Formulările de cauciuc rezistente la uzură, ignifuge, la temperaturi înalte, rezistente la ulei și la temperatură joasă pot fi configurate pentru diferite medii de operare.

Structura de armare

Se poate adăuga armătură transversală pentru a îmbunătăți suportul curelei de bază în timpul cursei de întoarcere, în timp ce armătura transversală suplimentară din sârmă de oțel poate fi configurată pentru încărcarea materialului cu impact puternic.

Procesare cu lungime fixă

YUFENG acceptă tăierea cu lungime fixă și dimensiunile personalizate pentru echipamente de transport compacte și instalații specifice proiectului.

Vulcanizarea integrată și performanța centurii

Vulcanizare la cald dintr-o bucată

Pereții laterali, clemele și cureaua de bază sunt integrate prin vulcanizare la temperatură înaltă, mai degrabă decât să se bazeze doar pe lipirea adeziv de suprafață. Acest lucru ajută la menținerea integrității structurale în timpul îndoirii repetate și a funcționării scripetelui.

Transport vertical și cu unghi abrupt

Pereții laterali ondulați conțin material lateral, în timp ce clemele asigură suport transversal. În funcție de configurația sistemului și de caracteristicile materialelor, banda poate fi utilizată pentru aplicații de transport vertical și cu unghi abrupt.

Reducerea materialului înapoi

Combinația de pereți laterali și crampoane formează buzunare individuale de material, ajutând la reducerea alunecării și scurgerilor de material pe secțiunile abrupte de transport.

Aspect flexibil al benzii transportoare

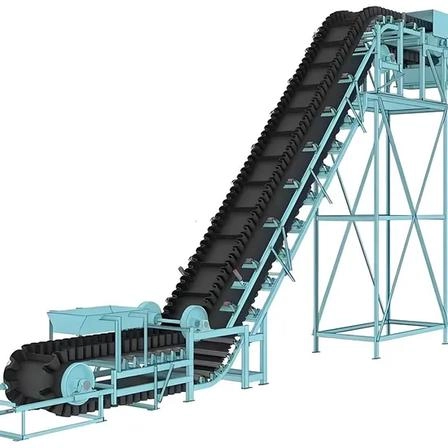

Sistemele transportoare laterale pot fi configurate pentru amenajări orizontale spre înclinate, de tip Z și de tip S, reducând potențial nevoia de puncte de transfer intermediare.

Selectarea carcasei pentru diferite încărcături

Structurile EP sunt, în general, potrivite pentru aplicații cu sarcină medie, în timp ce structurile cu cablu de oțel oferă o rezistență la tracțiune mai mare pentru sistemele de transport grele și mai lungi.

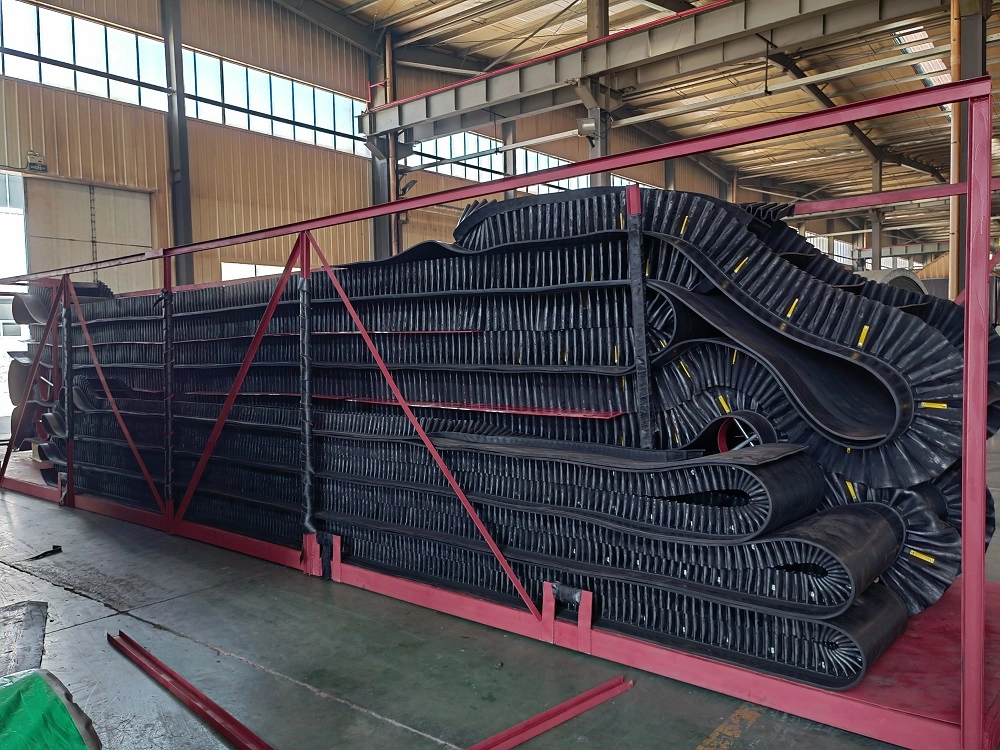

Controlul materiilor prime și al producției

Carcasă de bază

Țesătura EP de înaltă tenacitate și cablul de oțel galvanizat de înaltă rezistență sunt selectate în funcție de gradul de tracțiune cerut.

Perete lateral și tachetă din cauciuc

Compușii flexibili de cauciuc cu rezistență bună la oboseală la îndoire sunt utilizați pentru pereții laterali și crampoane pentru a rezista la mișcări repetate în jurul scripetelor.

Capac și lipire cauciuc

Cauciucul natural virgin sau cauciucul sintetic funcțional, cum ar fi NBR și EPDM, pot fi selectate în funcție de cerințele de uzură, ulei și temperatură.

Componente de armare

Armăturile rigide transversale și structurile de sârmă de oțel anti-spărțire pot fi încorporate în design-uri speciale în cazul în care este necesar un suport suplimentar sau rezistență la impact.

Fiecare lot de materiale de material textil, cablu de oțel și cauciuc este supus unei inspecții legate de tracțiune, îndoire și aderență înainte de a intra în producție.

Instalare, îmbinare și întreținere

Îmbinare prin vulcanizare la cald

Pentru conexiuni permanente, centura de bază este pregătită în straturi trepte, în timp ce pereții laterali și pozițiile crampoanelor sunt aliniate cu precizie. Cauciucul de lipire potrivit este apoi plasat între straturile curelei înainte de vulcanizare la temperatură și presiune controlate.

Reparație lipire la rece

Reparația cu adeziv la rece poate fi utilizată pentru deteriorarea suprafeței localizate sau întreținerea de urgență. Nu este recomandat ca articulație portantă principală pentru funcționare grea pe termen lung.

Cerințe privind aspectul benzii transportoare

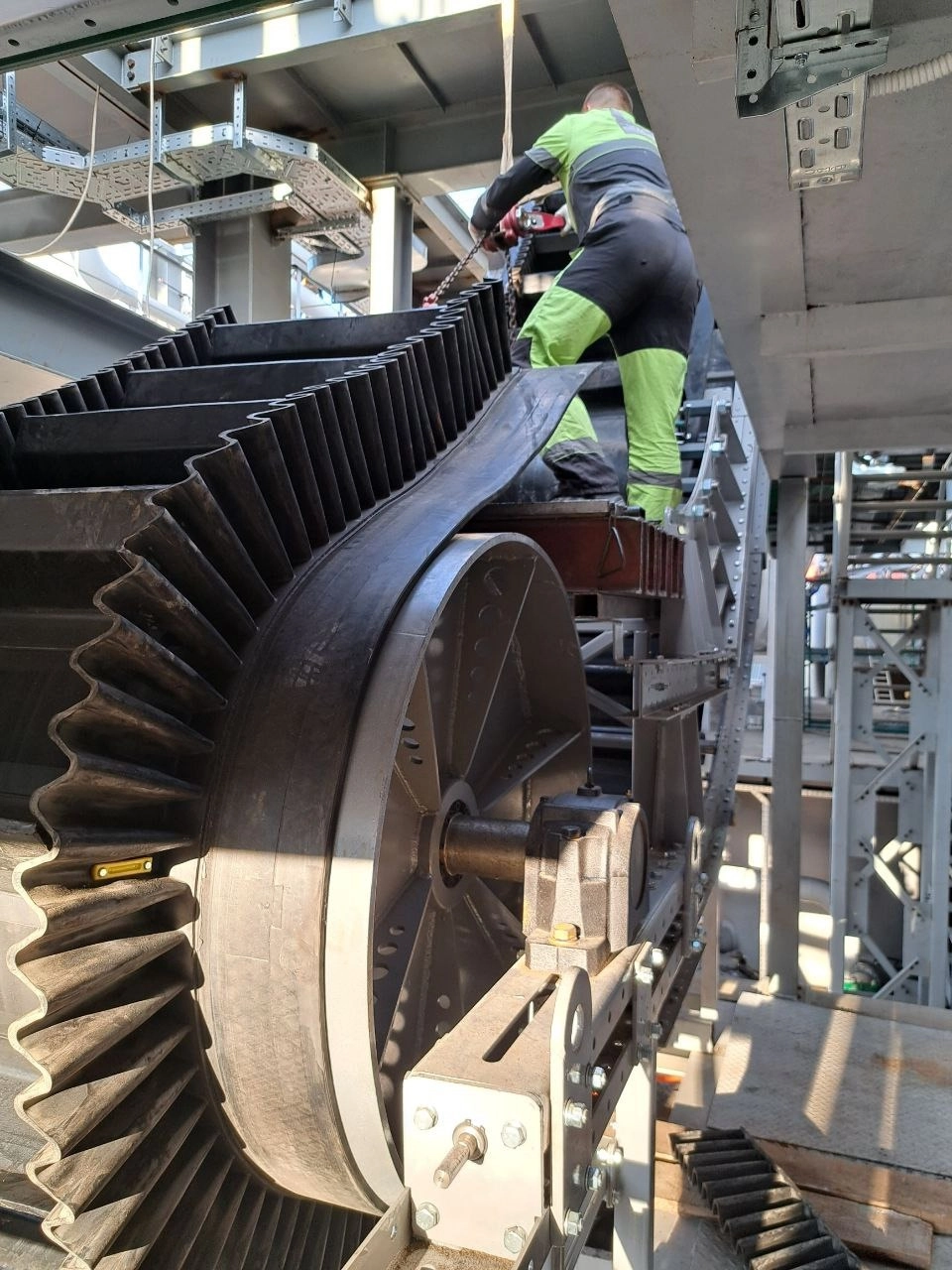

Rolele de retur specifice pereților laterali trebuie utilizate pentru a susține cureaua în timpul cursei de retur. Rolele de impact din PU trebuie instalate în apropierea punctelor de încărcare unde materialele mari pot crea impact concentrat.

Alinierea centurii

Rolele de rulare cu autoaliniere pot fi instalate la intervale adecvate pe liniile lungi de transport pentru a reduce abaterea benzii și pentru a menține funcționarea stabilă.

Componente transportoare potrivite

Seria benzi transportoare

YUFENG Cinea transportoare cu gheață și perete lateral poate furniza bandă transportoare din țesătură, bandă transportoare cu cablu de oțel, bandă transportoare cu model, bandă transportoare în partea superioară brută și bandă transportoare cu țevi pentru diferite cerințe de transport.

Seria cu role transportoare

Componentele care se potrivesc includ role de jgheab, role de retur, role de impact, role de auto-aliniere și ansambluri dedicate de role transportoare de perete lateral.

Accesorii din cauciuc

Pentru întreținerea sistemului transportor sunt disponibile foi de cauciuc rezistente la uzură, plinte transportoare, adezivi de reparații și kituri de petice de vulcanizare.

Produse pentru conducte HDPE

Țeava de apă HDPE și țeava de dragă HDPE pot fi furnizate pentru aplicații auxiliare de transport de apă și nămol în proiecte miniere.

Serviciu de suport personalizat

Dimensiunile rolei, înălțimea peretelui lateral, configurația crampoanelor, lățimea curelei și formularea cauciucului pot fi ajustate în funcție de desenele tehnice și condițiile de operare.

Standarde și documentație de calitate

Standarde de fabricație

Benzile transportoare YUFENG laterale sunt fabricate cu referire laISO 14890, DIN 22102 și GB/T 7984cerințe. Structurile de bază din cablu de oțel pot urmaDIN 22131, în timp ce modelele ignifuge subterane aplicabile pot fi produse conformMT/T668.

Certificari si rapoarte de calitate

Documentația disponibilă poate includeCertificare ISO 9001 de management al calității, documentație CE, rapoarte de testare SGS, documentație privind siguranța minelor de cărbune și rapoarte de testare a oboselii la îndoire din fabrică, în funcție de configurația produsului și de piața de destinație.

Indicatori de performanță de bază

Element de performanță	Cerință standard	Standard de testare
Alungirea la rupere a carcasei EP	≥300%	ISO 6259
Rezistența la exfoliere a stratului intermediar	≥12 N/mm	ISO 2411
Alungire permanentă sub sarcină nominală	≤2,5%	DIN 22102
Acoperire Cauciuc Pierderi prin abraziune	≤0,8 cm³/1,61 km	ISO 4649
Forța de aderență a rădăcinii peretelui lateral	Fără separare după 10.000 de cicluri de îndoire	Test de încovoiere din fabrică

Ambalare și depozitare

Curele de lățime medie și mică

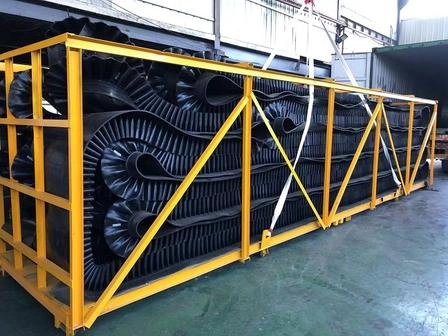

Centurile cu lățimea de aproximativ 300–1000 mm pot fi asigurate cu suporturi metalice dedicate pentru a proteja pereții laterali ondulați în timpul transportului.

Curele de cordon de oțel de lățime mare

Centurile grele de perete lateral de aproximativ 1200–2000 mm lățime pot fi asigurate cu benzi din oțel armat și paleți din lemn pentru transportul containerelor.

Tăiați secțiuni de centură

Secțiunile scurte personalizate sunt protejate separat cu spumă sau alte materiale de amortizare pentru a reduce coliziunea crampoanelor și a pereților laterali în timpul transportului.

Cerințe de depozitare

Depozitați curelele orizontal într-un depozit uscat și evitați expunerea prelungită la lumina directă a soarelui, solvenți chimici și alte condiții care pot accelera îmbătrânirea cauciucului.

Cum să solicitați o cotație de bandă transportoare pentru perete lateral

Carcasă de bază: EP sau cordon de oțel
Lățimea centurii
Înălțimea peretelui lateral
Tipul și înălțimea clemei
Unghi maxim de transport
Tipul materialului și dimensiunea bulgărului
Temperatura materialului și mediu de lucru
Distanța de transport și înălțimea de ridicare
Cantitatea necesară
Port de destinație

Inginerii tehnici YUFENG pot folosi acești parametri pentru a determina gradul adecvat al carcasei, configurația peretelui lateral și structura crampului pentru sistemul de transport.

Informații globale de contact YUFENG

Contact direct din fabrică

E-mail: jayce@yuphengbelt.com

WhatsApp / WeChat / Mobil: +86 15318787602

Adresa fabricii:Satul Xiagou, ETDZ, Qingdao, Shandong, China
